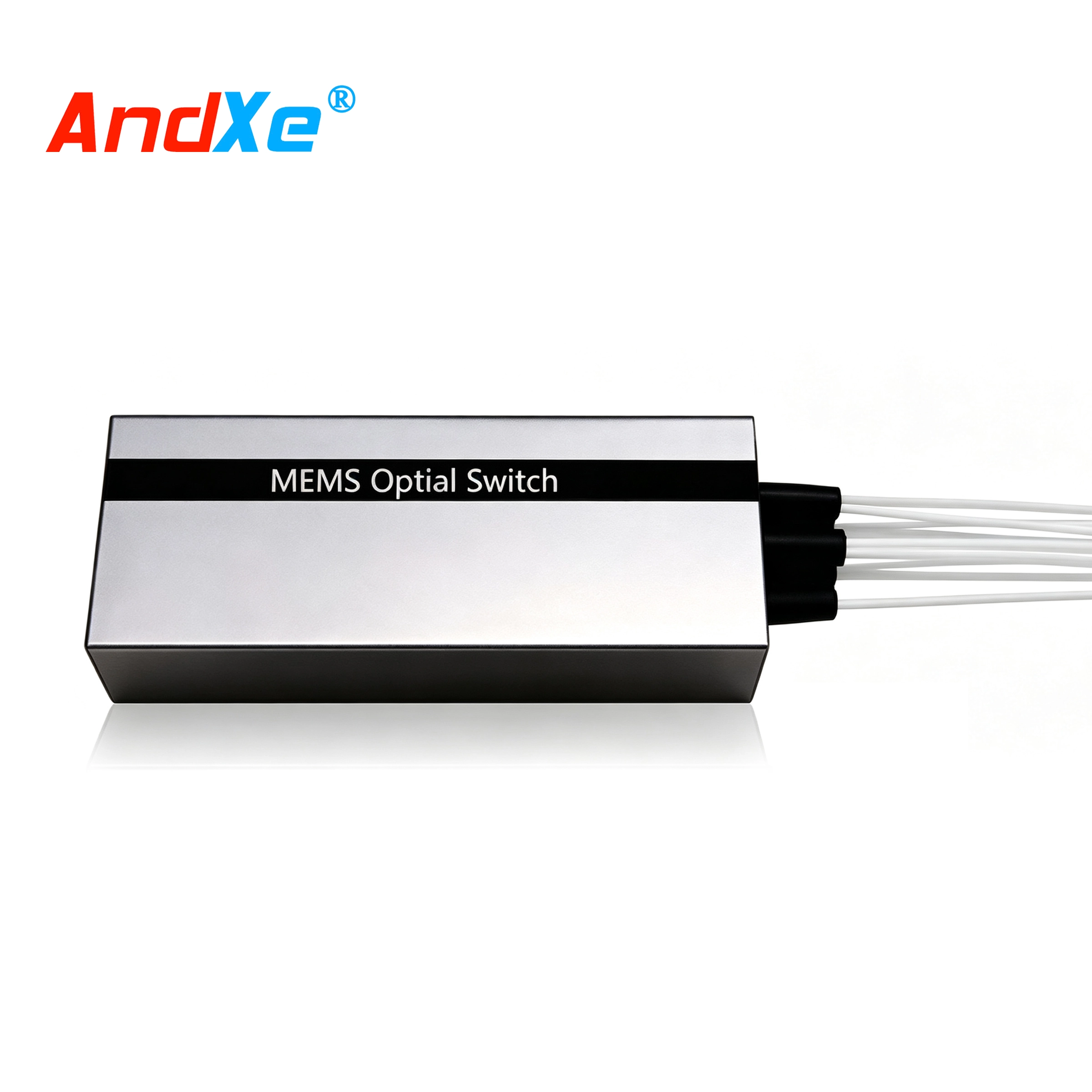

MEMS光开关1XN模块

产品特点
● Mini Size
● Fast Switch Speed
● Low Insertion Loss & PDL
● Wide Operating Wavelength Range
● High Reliability & Stability

应用范围
● Network Monitor System
● Remote Fiber Testing System
● Module & System Integration
● Instrumentation

性能指标

型号	MEMS光开关1XN模块
光纤类型	SM		MM
工作波长	1260~1650nm		850±20nmor 1310±20nmor 1400~1700nm
测试波长	1310/1550nm		850/1310/1550nm
插入损耗 1	≤1.0dB（ Typical ：0.8 ）（ N≤16 ） ≤1.8dB（ Typical ：1.6 ）（ 16＜N≤64 ） ≤2.0dB（ Typical ：1.8 ）（ 64＜N≤144 ） ≤2.2dB（ Typical ：2.0 ）（ 144＜N≤256 ）		≤1.0dB（ Typical ：0.8 ）（ N≤8 ） ≤1.8dB（ Typical ：1.6 ）（ 8＜N≤64 ） ≤3.2dB（ Typical ：3.0 ）（ 64＜N≤128 ）
波长相关损耗	≤0.3 dB（ N≤16 ） ≤0.4 dB（ 16＜N≤144 ） ≤0.5 dB（ 144＜N≤256 ）		≤0.3 dB（ N≤8 ） ≤0.4 dB（ 8＜N≤64 ） ≤0.6 dB（ 64＜N≤128 ）
偏振相关损耗	≤0.15dB		≤0.2dB
回波损耗	≥45 dB		≥30 dB
串扰	≥50 dB		≥30 dB
重复性	≤±0.05dB		≤±0.05dB
切换时间	≤15ms
切换次数	≥109 次
输入光功率	≤500 mW
工作电压/电流	DC5V±10%≤50mA（ N≤16 ） ≤250mA（ 16＜N≤64 ） ≤350mA（ 64＜N≤144 ） ≤500mA（ 144＜N≤256 ）		DC5V±10%≤50mA（ N≤8 ） ≤250mA（ 8＜N≤32 ） ≤450mA（ 32＜N≤96 ） ≤550mA（ 96＜N≤128 ）
工作温度	-5 ~ 70 °C
存储温度	-40 ~ 85 °C
模块尺寸	M1 ：34(L) x24(W) x 11(H) ±0.2mm （ N≤16 ，Bare Fiber） M2 ：60(L) x24(W) x 11(H) ±0.2mm （ N≤16 ，Loose Tube ） M3 ：90(L) x 55(W) x 12(H) ±0.2mm （ 16＜N≤64 ，Loose Tube ） M4 ：100(L) x 100(W) x 12(H) ±0.2nm （ 64 ＜N≤144 ，Loose Tube ） M5 ：110(L) x 141(W) x 12(H) ±0.2nm （ 144 ＜N≤256 ，Loose Tube ）	M1 ：34(L) x24(W) x 11(H) ±0.2mm （ N≤8 ，Bare Fiber ） M2 ：60(L) x24(W) x 11(H) ±0.2mm （ N≤8 ，Loose Tube ） M3 ：90(L) x 55(W) x 12(H) ±0.2mm （ 8＜N≤32 ，Loose Tube ） M4 ：100(L) x 100(W) x 12(H) ±0.2nm （ 32 ＜N≤96 ，Loose Tube ） M5 ：110(L) x 141(W) x 12(H) ±0.2nm （ 96 ＜N≤128 ，Loose Tube ）

备注:

1.所有参数均在室温工作环境下测试。
2.所有参数均不包括连接头插入损耗，一对连接头增加0.3dB损耗。

模块内部示意图

模块尺寸示意图
M1：

M2：

M3：

M4：

M5：

管脚定义

管脚编号		管脚定义	信号方向、类型	功能说明
M1/M2	M3/M4/M5	管脚定义	信号方向、类型	功能说明
5	1	D0	Input	数据位 D0（低位）
	2	D5	Input	数据位 D5
2	3	VCC	Power	工作电源，DC 5V ，1.0A
	4	D7	Input	数据位 D7（高位）
	5	D6	Input	数据位 D6
4	6	GND	Power	GND
	7	D4	Input	数据位 D4
6	8	D1	Input	数据位 D1
9	9	TXD	Output	串口数据发送端（TTL 电平串口）
10	10	RXD	Input	串口数据接收端（TTL 电平串口）
7	11	D2	Input	数据位 D2
8	12	D3	Input	数据位 D3
12	13	/BUSY	Output	低电平准备复位或接收数据。
	14	/ALARM	Output	高电平表示光模块运行错误。
3	15	/STROBE	Input	下降沿执行数据位。
14	16	/RESET	Input	低电平复位到通道 0。
11		GND	Power	GND
13		MODE		低电平数据位控制切换，高电平 UART 控制切换
1		NC		悬空

备注：M3、M4和M5模块电气接口使用MOLEX 的 87833-1620，推荐客户连接器使用MOLEX 的 87568-1694。

数据位切换逻辑表

/RESET	D7	D6	D5	D4	D3	D2	D1	D0	Channel
0	X	X	X	X	X	X	X	X	0
1	0	0	0	0	0	0	0	0	1
	0	0	0	0	0	0	0	1	2
	0	0	0	0	0	0	1	0	3
	0	0	0	0	0	0	1	1	4
	…	…	…	…	…	…	…	…	…
	1	1	1	1	1	1	1	1	256

UART 程控指令说明
本模块可以通过 TTL UART 接口接收控制信号来实现自动测量或实时监控。
（1）、本模块每次只能执行一个指令。通常等程序返回相应值后才可以输入下一条指令。
（2）、请使用大写字母。
（3）、实际操作中输入尖括弧“<”作为开始符、尖括弧“>”作为结束符。
（4）、指令错误返回<ER>。

程控指令集

命令	描述	示例
<RESET>	重启模块	成功返回： <RESET_OK>
<RESTORE>	恢复出厂设置	成功返回： <RESET_OK>
<INFO_?>	查询模块信息	成功返回：
		<MEMS-SM-1X256_VER1.00_SN01234567890_C08.04.00051>表示 MEMS-SM-1X256 模块，版本1.00 ，SN 号 01234567890 ，产品编号 C08.04.00051 ；
<OSW_BAUD_x>	设置或查询串口波特率1.x 为 1~9 ，分别表示波特率 2400、4800、9600、14400、19200、38400、56000、57600、115200 成功返回: <OSW_BAUD x OK>2.发送<OSW_BAUD_? >查询波特率	发送： <OSW_BAUD_5 >成功返回: <OSW_BAUD 5 OK>设置设备串口波特率为 19200 配置保存后重启生效！
<OSW_M_x>	工作模式选择x ：取值0、1、? ，0表示数据位控制切换，1表示UART 控制切换，?表示查询工作模式；成功返回： <OSW_M x OK>	发送： <OSW_M_1>成功返回： <OSW_M 1 OK>表示设置模块为 UART 控制切换；发送： <OSW_M_? >成功返回： <OSW_M_1 > 表示模块为 UART 控制切换;
<OSW_01_SW_xx x>	设置当前通道xxx ：取值 000~256 ，000 表示 0 通道，256 表示256 通道；成功返回： <OSW_01_SW_yy_OK>注：数据位控制切换模式下，发送： <OSW_01_SW_xxx> 返回： <OSW_M_ER>	发送： <OSW_01_SW_01>成功返回： <OSW_01_SW_02_OK> 表示切换到 2 通道；
<OSW A ? >	查询通道状态成功返回： <OSW_A_光开关通道 >	返回： <OSW_A_01 > 表示光开关为 1 通道；
<SAVE_ALL>	保存配置成功返回： <SAVE_ALL_OK>	对配置进行保存，如通道状态保存。

备注：M1 和 M2 模块不适用该指令集。

光纤长度定义

含 Boot 和连接头长度

出厂缺省配置

项目	出厂默认配置	备注
串口波特率	115200	8 位数据位，1 位停止位，无奇偶校验。
工作模式	数据位控制切换
工作通道	数据位控制切换时，工作通道由数据位决定；UART 控制切换时，工作通道为通道 1 ；	UART 控制切换时，模块断电再上电后保持配置保存时的光通路状态
