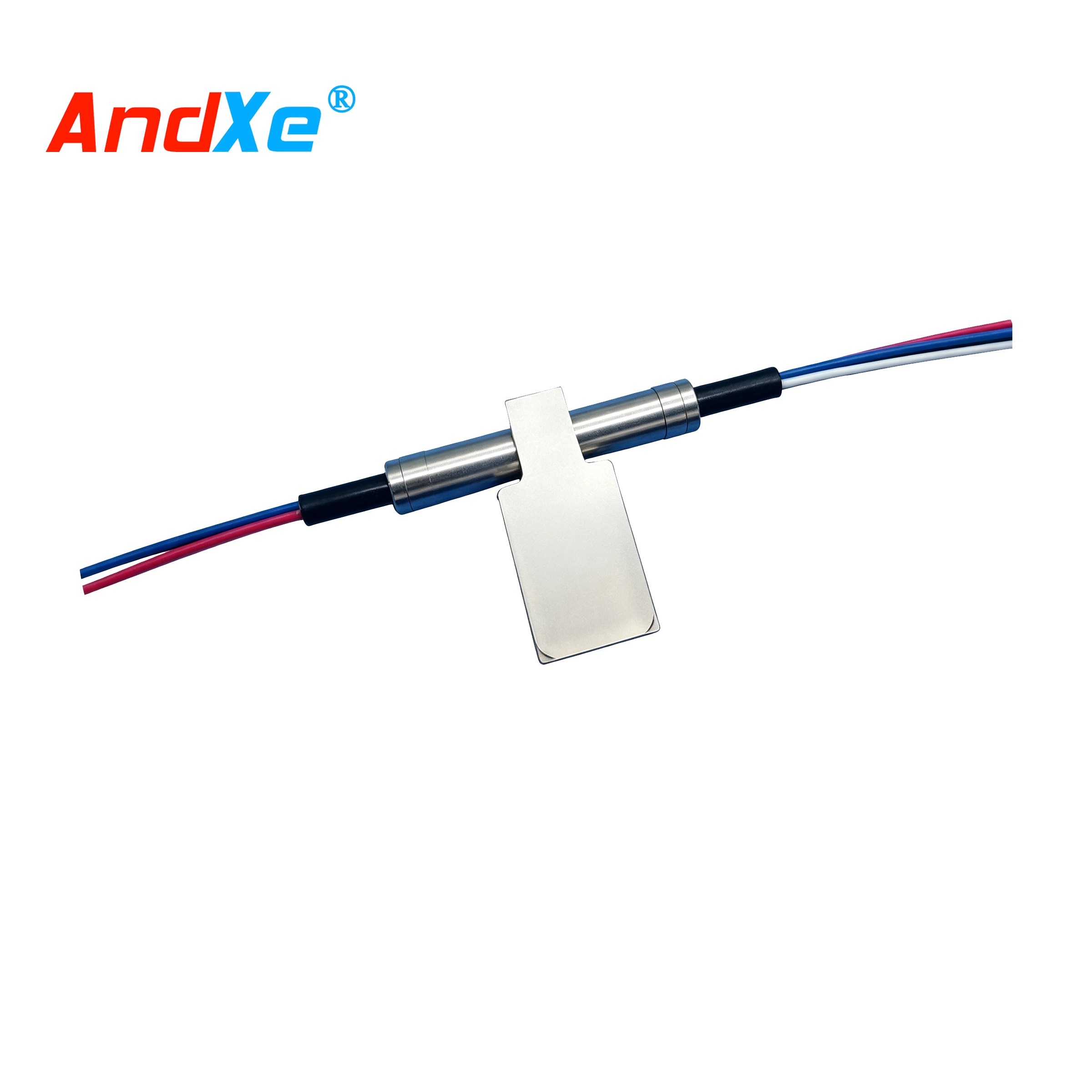

产品特点
● 低插入损耗
● 波长范围宽
● 低串扰
● 结构紧凑
● 切换速度快
应用范围
● 无源光网络
● 光保护系统
● 测量系统
● 网络监控
技术参数
| 参数 | 单位 | D2x2B光开关 | |
| 工作波长 | nm | SM:1260~1620 | MM:850±40 |
| 测试波长 | nm | 1310 / 1550 | 850 |
| 插入损耗(IL) | dB | ≤1.0（典型值：0.8 ） | |
| 波长相关损耗(WDL) | dB | ≤0.25 | |
| 温度相关损耗(TDL) | dB | ≤0.4 | |
| 偏振相关损耗(PDL) | dB | ≤0.05 | |
| 回波损耗(RL) | dB | SM≥50 ，MM≥30 | |
| 串扰(CT) | dB | SM≥55 ，MM≥35 | |
| 重复性 | dB | ≤±0.02 | |
| 切换速度 | ms | ≤8 | |
| 切换次数 | times | ≥10 million | |
| 工作电压 | V | 3.0 or 5.0 | |
| 承受光功率 | mw | ≤500 | |
| 工作温度 | ℃ | -5~+70 | |
| 储存温度 | ℃ | -40~+85 | |
| 工作湿度 | ℃ | 5~95 | |
| 封装尺寸 | mm | L27xW12.6xH8.5 | |
| 备注:1.所有参数均在室温工作环境下测试。2.所有参数均不包括连接头插入损耗，每对连接头增加 0.3dB 损耗。 | |||
驱动管脚定义
| 类型 | 状态 | 光通路 | 电控驱动 | 状态指示 | ||||||
| D2x2 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | ||
| 自锁 | A | P1- P2, P1 -P2 | – | – | GND | V+ | Close | Open | Open | Close |
| P3- P4, P3 -P4 | ||||||||||
| B | P1-P4,P2-P3 | V+ | GND | – | – | Open | Close | Close | Open | |
| P1 -P4,P2 -P3 | ||||||||||
| 非自锁 | A | P1- P2, P1 -P2 | – | – | – | – | Close | Open | Open | Close |
| P3- P4, P3 -P4 | ||||||||||
| B | P1-P4,P2-P3 | V+ | – | – | GND | Open | Close | Close | Open | |
| P1 -P4,P2 -P3 | ||||||||||
电控参数
| 类型 | 电压 | 电流 | 电阻 |
| 5V 自锁 | 4.5~5.5V | 36~44mA | 125Ω |
| 5V 非自锁 | 4.5~5.5V | 26~32mA | 175Ω |
| 3V 自锁 | 2.7~3.3V | 54~66mA | 50Ω |
| 3V 非自锁 | 2.7~3.3V | 39~47mA | 70Ω |

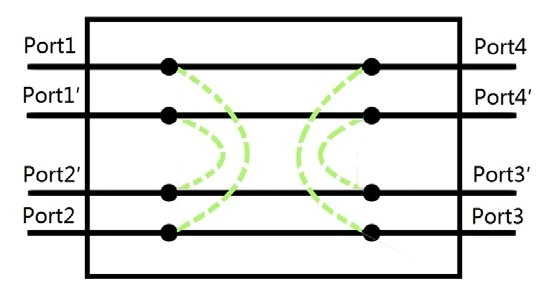

光路示意图

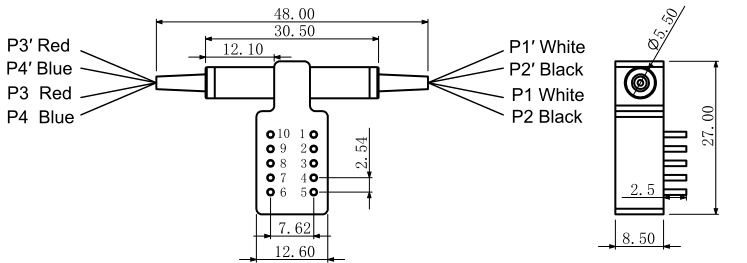

外形尺寸(mm)
安科士 | AndXe Networks
企业邮箱：susie@andxe.com
企业手机：182 8033 7727
本产品仅展示部分参数，如有需要，请联系我们。
