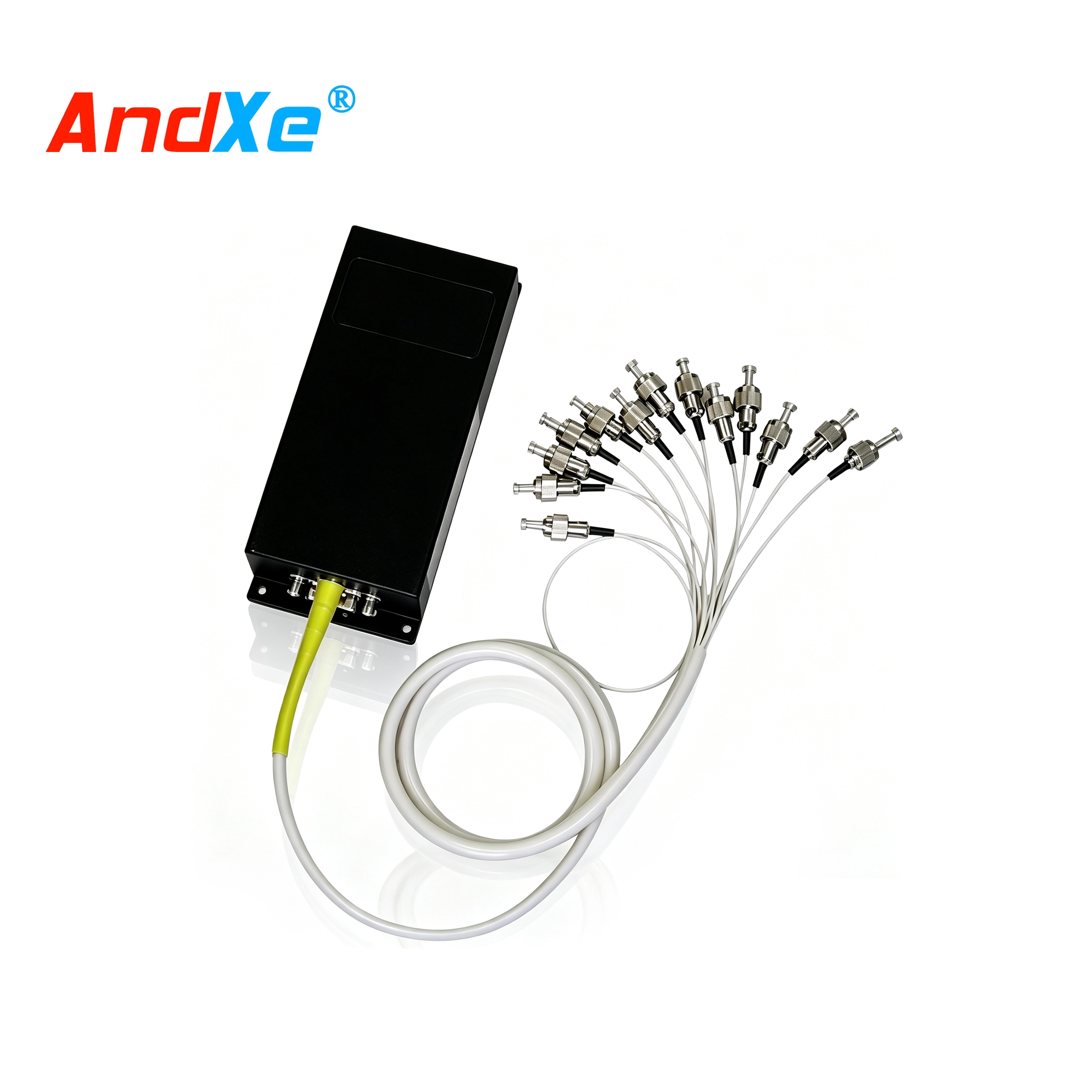

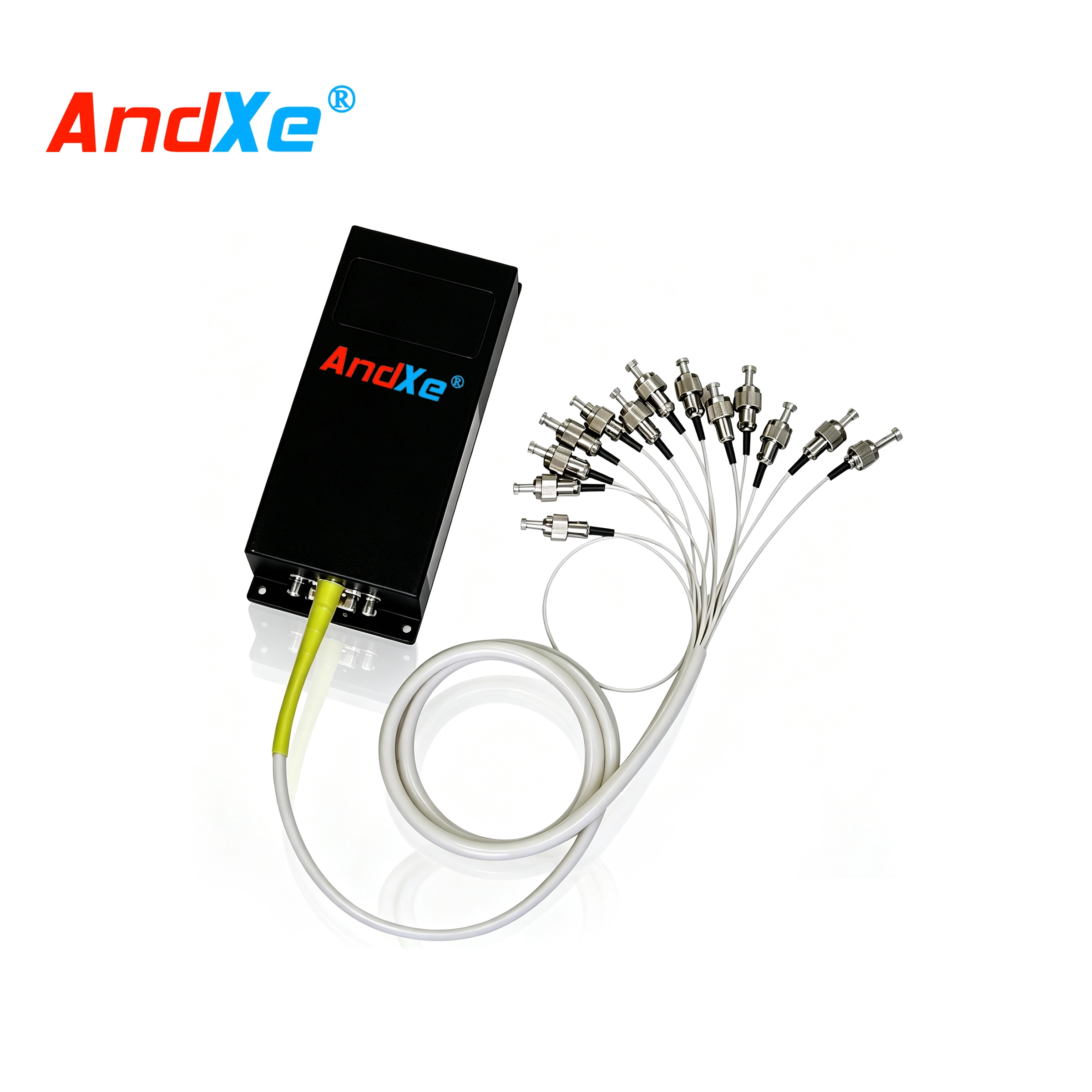

1*N光开关模块

产品特点
● 低插入损耗
● 波长范围宽
● 低串扰
● 高稳定性和可靠性
● 并行接口(TTL 电平)控制
● 模块化设计

应用范围
● 实验室研发
● 系统监测
● 配置 OADM
● 城域网
● 多路光监测
● 光纤传感
● 远程光纤
● 监控系统

技术参数

型号	1*N光开关模块
波长范围 nm	800~1100(MM)	1400~1700（ MM ）	1250~1650（ SM ）
测试波长 nm	850/980	1550	1310/1490/1550/1625
插入损耗 dB	Typ:0.6 Max:1.0	Typ:0.6 Max:1.0	Typ:0.8   Max:1.3
回波损耗 dB	SM≥50、MM≥30
信道串扰 dB	SM≥55、MM≥50
偏振相关损耗 dB	≤0.05
波长相关损耗 dB	≤0.25
温度相关损耗 dB	≤0.25
重复性            dB	≤±0.02
工作电压 V	+5 （ DC ）
使用寿命次	≥107
切换时间 ms	≤10（相邻信道切换）
传输光功率 mW	≤500
工作温度℃	-20～ +70
储存温度℃	-40～ +85

管脚定义

DB9（ TTL 电平）：

管脚编号	信号方向、类型  (In/Out/Power)	管脚定义	功能说明
1	In	D0	数据位。D3~D0 为二进制数，D3 为高   位，D0 为低位。4 位数据位最多可控制   16 路光开关切换。其中，0000b＝通道 1 ； 1111b =通道 16。使用时根据光开关的实   际通道数来发送数据。
2	In	D1
3	In	D2
4	In	D3
5	In	/Reset	低电平复位到通道 0 ，高电平数据位有效。
6	Out	/Ready	低电平准备复位或接收数据。
7	Out	Error	高电平表示光模块运行错误。
8	Power	GND	地线
9	Power	DC 5V	DC 5V ，1.0A 工作电源

DB15（ TTL 电平）：

管脚编号	信号方向、类型  (In/Out/Power)	管脚定义	功能说明
2	In	D0	数据位 D5~D0 为二进制数，D5 为高位， D0 为低位。6 位二进制数最多可控制 64   路光开关切换。其中，000000b＝通道 1 ； 111111b=通道 64。使用时应根据光开   关实际的光路数来发送数据。
3	In	D1
4	In	D2
5	In	D3
6	In	D4
10	In	D5
11	In	/Reset	低电平复位，高电平数据位有效。
7	Out	/Ready	低电平准备复位或接收数据。
8	Out	Error	高电平表示有错误发生。
15	Power	5V	数字电路电源
12	Power	5V	电机电源
1 ，9	Power	Ground	公共地线
13 ，14	未连接

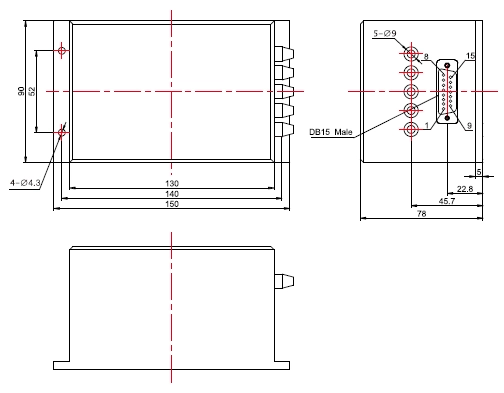

外形尺寸 L×W×H (mm)

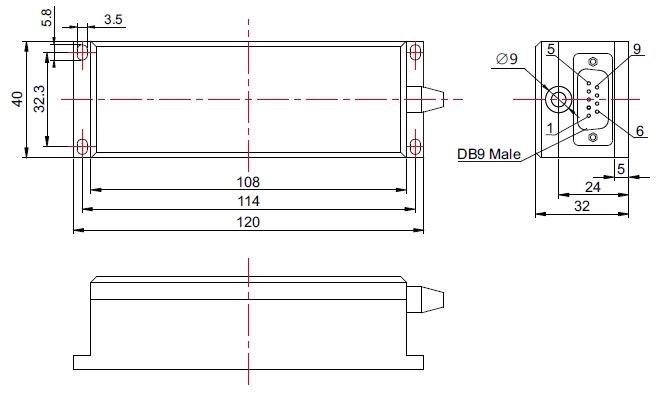

1XN (2<N≤16) Type A:120×40×32

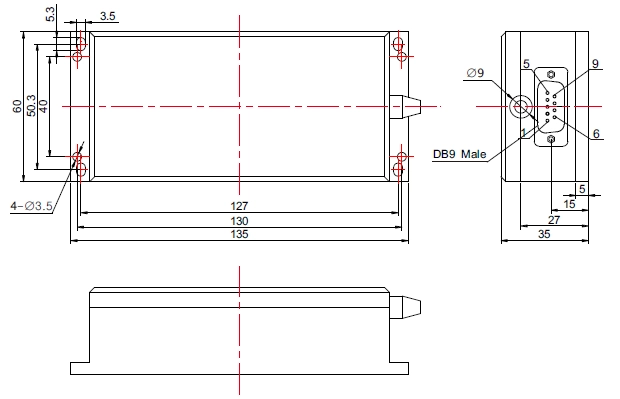

1XN (2<N≤16) Type B: 135×60×35

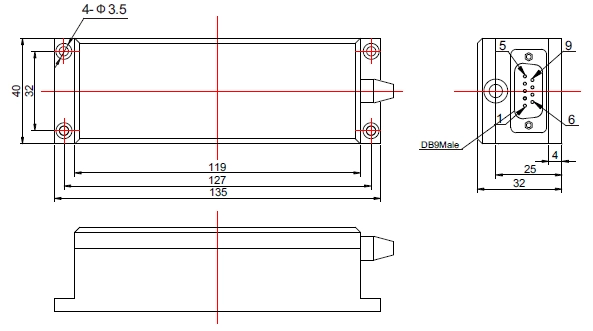

1XN (2<N≤16) Type C: 135×40×32

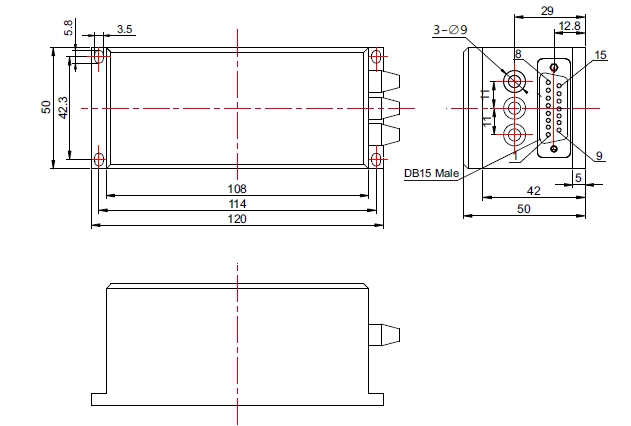

1 × N（ 17≤N≤32 ） Type A:120×50×50

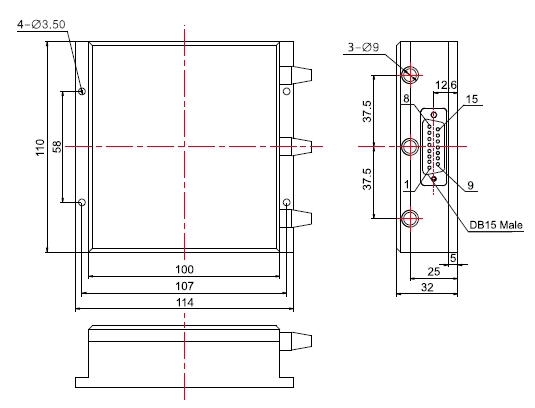

1 × N（ 17≤N≤32 ） Type B: 114x110x32

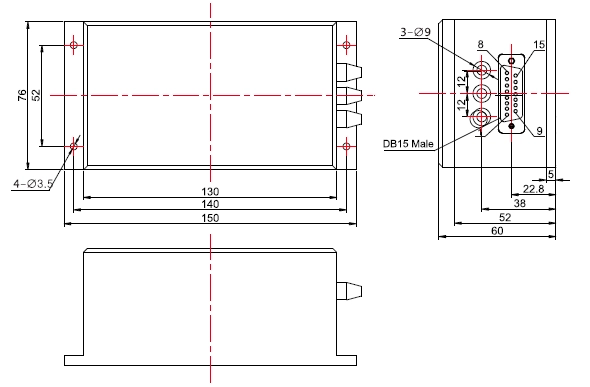

1 × N（ 17≤N≤32 ） Type C: 150x76x60

1 × N（ 33≤N≤64 ）：150 ×90 ×78

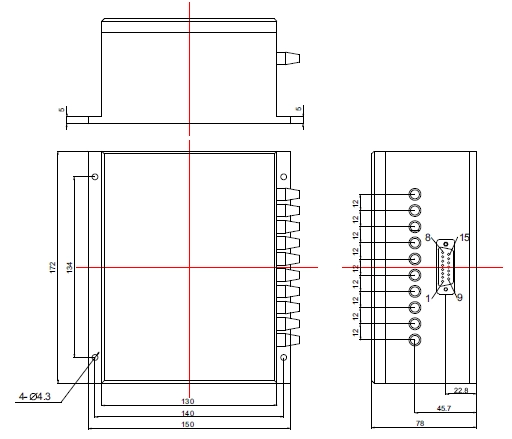

1 × N（ 65≤N≤128 ）： 172×150×78

安科士 | AndXe Networks
企业邮箱：susie@andxe.com
企业手机：182 8033 7727
本产品仅展示部分参数，如有需要，请联系我们。
