特性
● 结构紧凑
● 切换速度快（μs级）
● 低插损，高隔离度
● 高可靠性高稳定性
应用
● 传感
● 光保护系统
● 网络监控
● 航天航空雷达
遵循标准
● Telcordia GR-1221
● Telcordia GR-1073
技术参数
| 参数 | 单位 | 1×2保偏磁光开关 |
| 工作波长 | nm | 1295~1325,1520～1580 |
| 测试波长 | nm | 13,101,550 |
| 插入损耗 | dB | ≤0.8 |
| 消光比 | dB | ≥18 |
| 温度相关损耗 | dB | ≤0.3 |
| 偏振相关损耗 | dB | ≤0.2 |
| 回波损耗 | dB | ≥50 |
| 串扰 | dB | ≥50(Dual Stage双级) ≥25(Single Stage单级) |
| 切换时间 | μ s | ≤50 |
| 脉冲宽度 | μs | ≥200 |
| 寿命 | Cycles | ≥100 |
| 光纤型号 | Panda PM Fiber | |
| 工作电压 | V | 5.0 |
| 最大光功率 | mW | ≤500 |
| 工作温度 | ℃ | -5～+70 |
| 存储温度 | ℃ | -40～+85 |
| 封装尺寸 | mm | L58.6×W8.4×H8.4(±0.2) |
| 1.所有参数均在室温工作环境下测试； 2.所有参数均不包括连接头插入损耗。 | ||
管脚定义
| 类型 | 状态 | 光通路 | Pin1 | Pin2 |
| 单向1×2 | A | Pl→P2 | GND | 5V Pulse |
| B | PI→P3 | 5V Pulse | GND | |
| 单向2×1 | A | P2→P1 | 5V Pulse | GND |
| B | P3→P1 | GND | 5V Pulse | |
| 双向1×2 | A | P1→P2 | GND | 5V Pulse |
| B | P1→P3 | 5V Pulse | GND |
电气规格
| 参数 | 单位 | 最小值 | 典型值 | 最大值 |
| 驱动电压 | V | 4.5 | 5 | 5.5 |
| 驱动电流 | mA | 110 | 140 | 195 |
| 脉冲持续时间 | us | 200 | 300 | 500 |

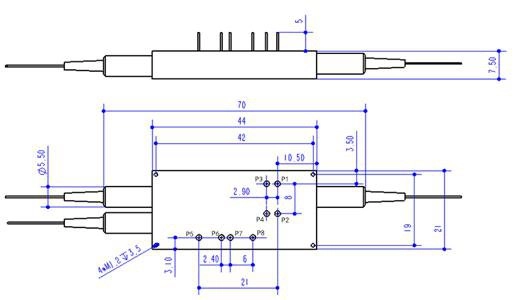

外形尺寸(mm)
安科士 | AndXe Networks
企业邮箱：susie@andxe.com
企业手机：182 8033 7727
本产品仅展示部分参数，如有需要，请联系我们。
