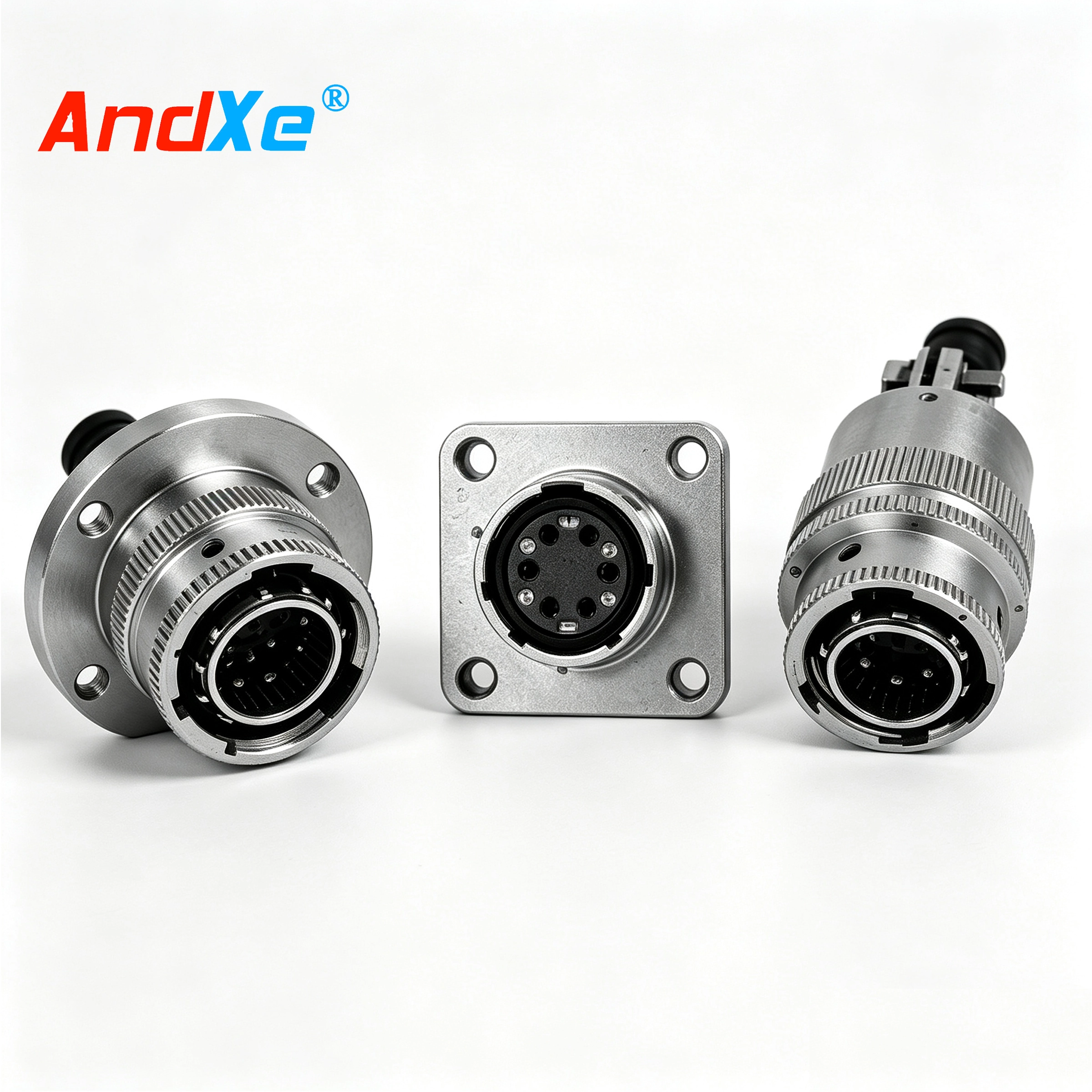

Y50EX系列圆形电连接器

产品简介
● 符合GJB598A-96标准，参照美军标MIL-C-26482标准
● 卡口式快速连接
● 端接形式为焊接

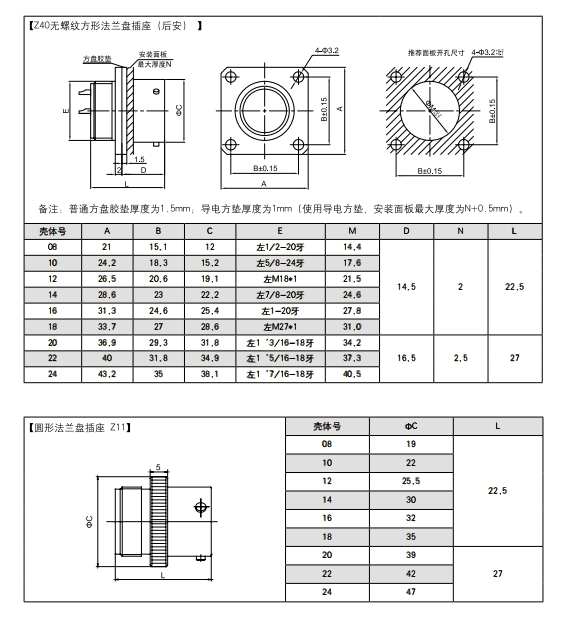

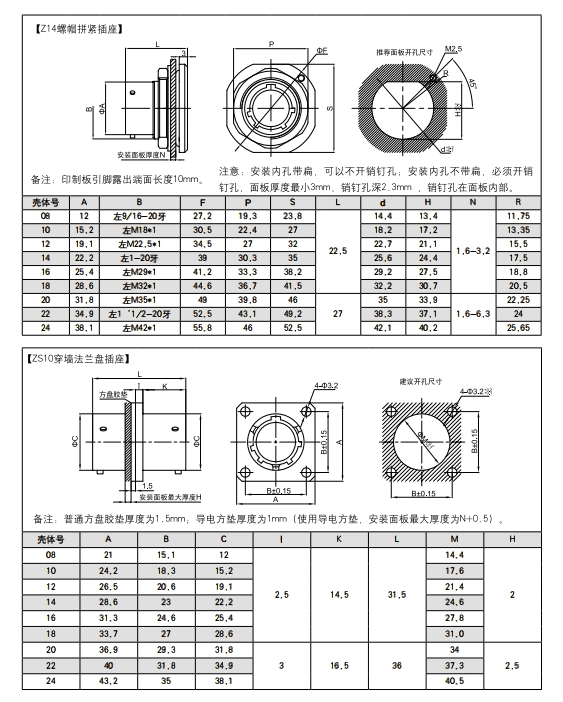

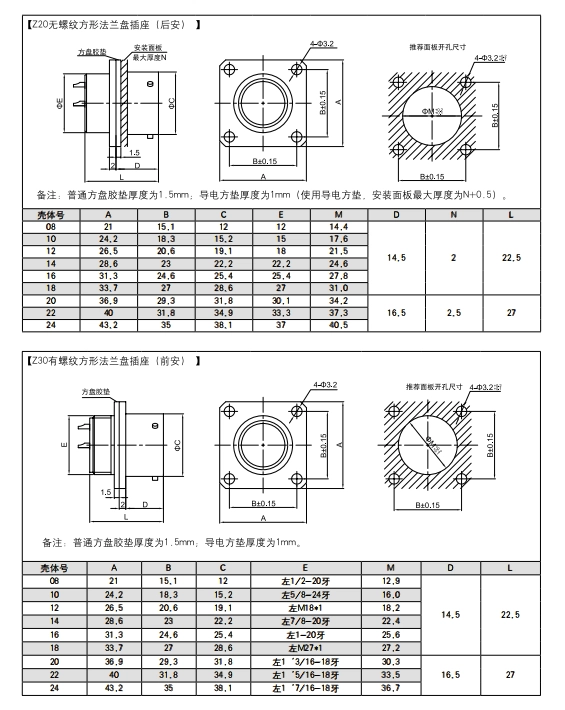

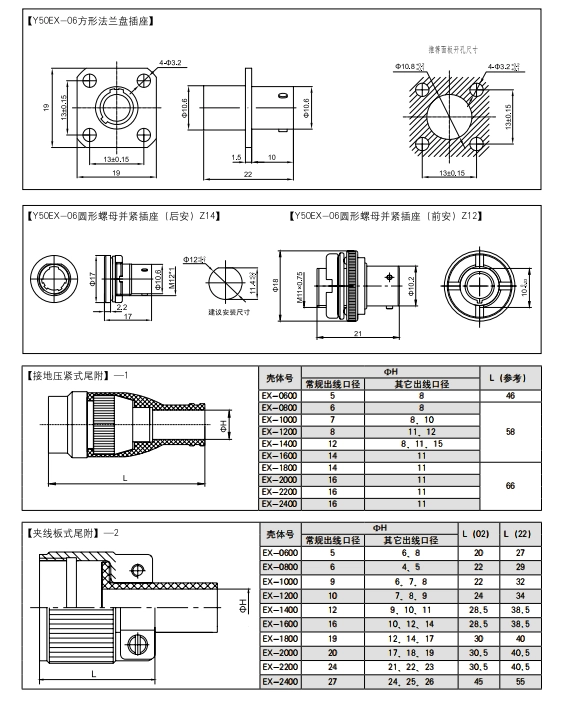

● 插座安装有法兰盘式、电缆式，穿墙式，螺母并紧式等多种形式

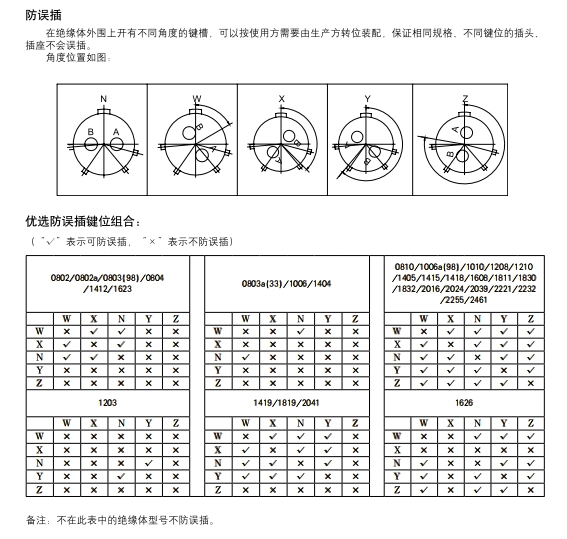

● 五键位具有盲插功能
● 插头、插座既可装针也可装孔
● 等效于JY系列、YB系列、MS系列、同一型号对应插头座可以互配
● 广泛用于航空、航天、航海、野战通讯、战车、工交电力、邮电铁路指挥系统等电气及电子设备的线路连接
● 与YL同型号产品互换

机械性能
● 壳体:铝合金、不锈钢
● 镀层:屏蔽镀层:化学镀镍、喷砂化学镀镍、电镀军绿镉、铜化学镀镍、不锈钢钝化
● 非屏蔽镀层:黑色阳极化、军绿色阳极化
● 绝缘体:热塑性材料
● 接触件:钢合金镀金
● 正弦振动:10~2000HZ，加速度147m/s²
● 碰撞:加速度392m/s²
● 冲击:加速度980m/s²
● 使用寿命:插拔500次

使用环境条件
● 工作温度:-55°C~+125°C
● 相对湿度:温度40±2°C时达90%~95%
● 气密性(插座):0.2Mpa
● 泄漏率(玻璃烧结插座):气压差为1.01×10⁵Pa时，泄漏率不大于1×10^-8Pa·cm³/s

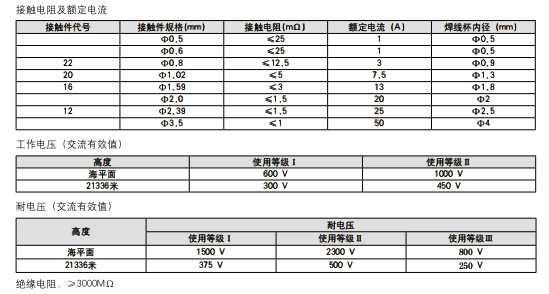

电气特性
