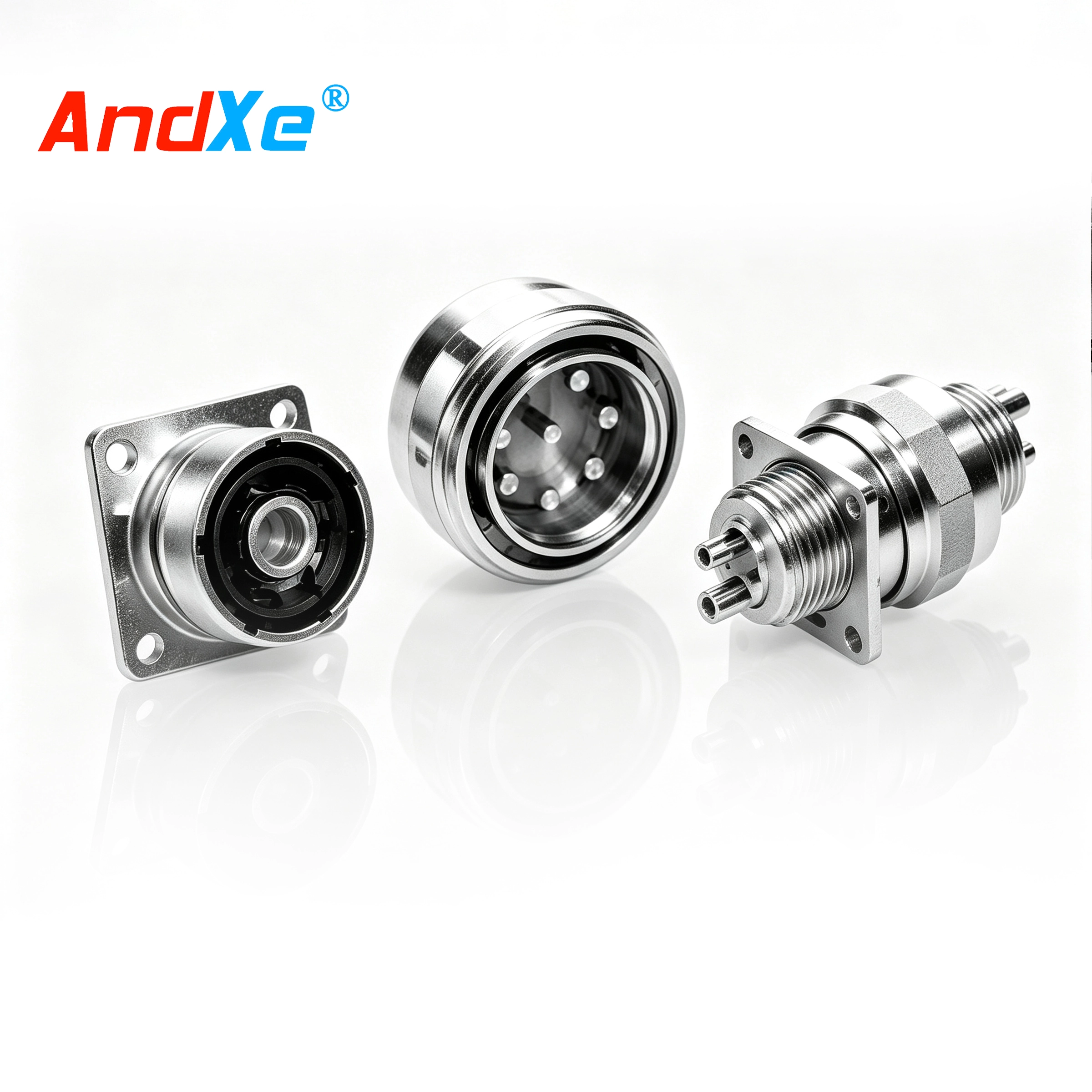

GJB599电源系列电连接器

产品简介
● 外形尺寸符合GJB 599A(MIL-C一38999)系Ⅲ
● 供设备间大功率电源信号传输使用
● 额定工作电流为7.5A一185A
● 螺纹快速连接并带防脱机构
● 尾部端接形式为压接或焊接
● 插头、插座既可装针也可装孔

用途
● 产品用于供设备间大功率电源信号传输使用。
使用环境
● 产品用于较强振动、淋雨、风砂和潮湿等复杂环境。
机械性能
● 壳体:铝合金、不锈钢
● 镀层:W一镀锡军绿色 F一化学暖镍 K一不锈钢纯化
● 绝缘体:热塑性材料或热固性材料
● 封线体和密封圖:硅橡胶
● 接触件:钢合金镀金
● 寿命:500次插拔循环
● 冲击:3ms半正弦波加速度峰值300g
● 报动:率100~1000Hz，功中谱密度1g2/Hz，对应均方根值41.7g

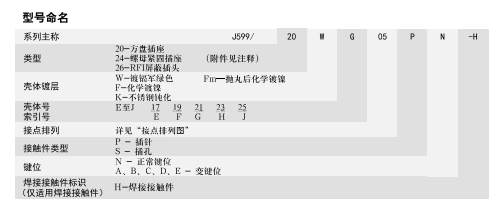

型号标记示例
I599/20KG05PN-H
J599系列方盘插座，壳体镀层为不锈钢钝化，G号壳体，05号接点，插针接触件，N键位，焊接接触件仅适用于焊接连接器。

注:1、焊接型接触件不可取卸，请勿将未焊接导线的接触件装入产品中2、焊接型接触件随产品散件包装，导线焊接完毕后，将接触件装产品内，使用附件压紧导线时需保证接触件水平或有少量活动余量3、压接型接触件适配的压接工具为YTQ手动液压钳。4、压接产品配套有接触件定位器，在接触件压接前将定位器套在导线上，随后与接触件一同装入产品中。5、压接产品设计有金属取卸器，需单独订货。
