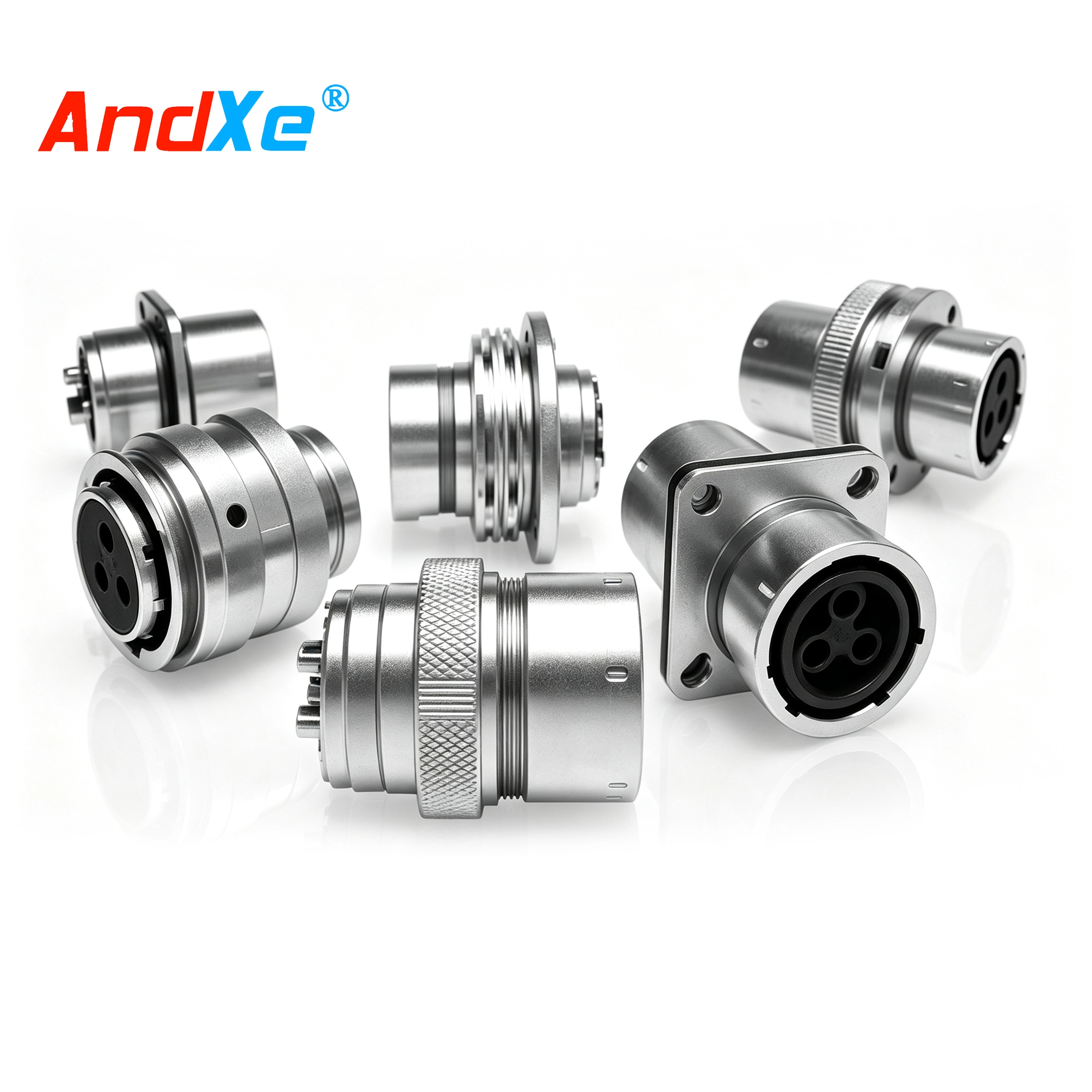

XCN(XC158、Y55N)系列高可靠密封线簧连接器

产品简介
● 符合国军标GJB2889
● 适用于浸水、潮湿等恶劣环境下的设备与电缆或电缆与电缆之间的电气连接
● 双曲面线簧插孔使连接器插拔柔和，连接可靠
● 卡口式快速连接系统，锁紧牢靠，抗振耐冲
● 防水功能，连接器插合后可耐Im水深
● 防斜插功能，有效保护插针不被壳体碰伤
● 五种键位角度定位实现言插和防错插功能
● 强耐环境性能，铝合金材质耐盐雾性能达96小时，不锈钢材质耐盐雾性能达1000小时
●插头插座既可装针，也可装孔
● 插头插座端接方式为焊接
● 插头插座壳体尾部均设计有防转端齿
● “腰形”安装孔，使插座安装有更大的兼容性
●本产品与XC158互换头插座既可装针，也可装孔

产品简介
● 该系列不锈钢产品适用于舱外耐受长期盐雾环境的场合;铝合金产品建议在舱内使用，如铝合金产品用于盐雾较恶劣的环境，建议每年检查壳体表面状态，出现盐雾腐蚀现象尽快更换产品
● 产品在对插到位且线缆(成缆)采用防水附件夹紧的情况下，可浸入1m水深2h不会有水浸入
● 产品如在术插合情况下需要淋雨或短时浸水，建议配接金属防尘盖
● 产品严禁带电插拔
● 产品只确保与本厂同系列(XC158系列)适配插头座正常配套使用
● 该系列产品不建议配套使用其它系列附件，如确需使用需要与我方进行确认

机械性能
● 壳体:高强度铝合金屏蔽镀层:抛丸化镍非屏蔽镀层:硬质阳极化
● 壳体:不锈钢壳体镀层:钝化处理，导电
● 绝缘体:特种工程塑料
● 封线体和密封圈:高抗撕耐高温硅橡胶
● 接触件:铜合金镀金、铁合金镀金
● 正弦振动:10~2000HZ，加速度196m/s²
● 随机振动:功率谱密度0.6G²/Hz，加速度均方根值28.4G
● 冲击:加速度980m/s²
● 机械寿命:1000次

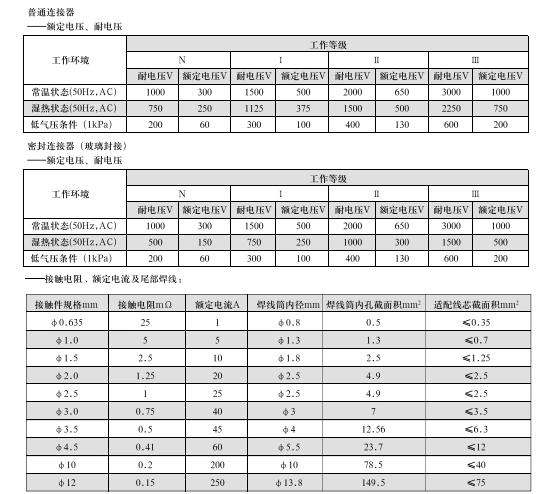

电气特性

选型注意事项

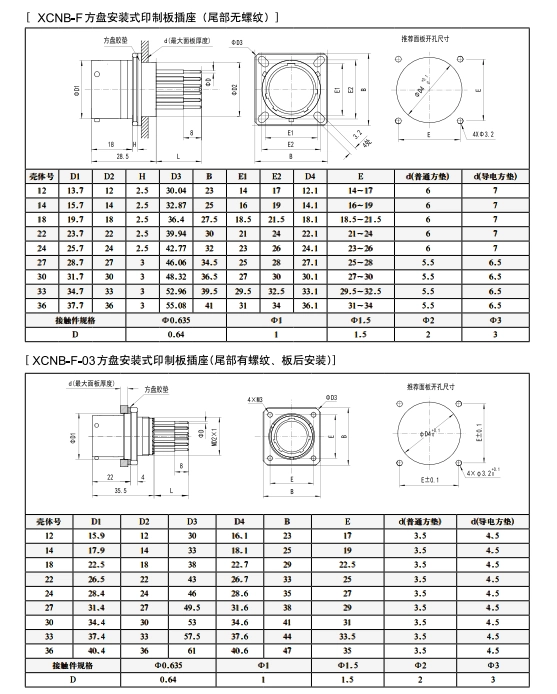

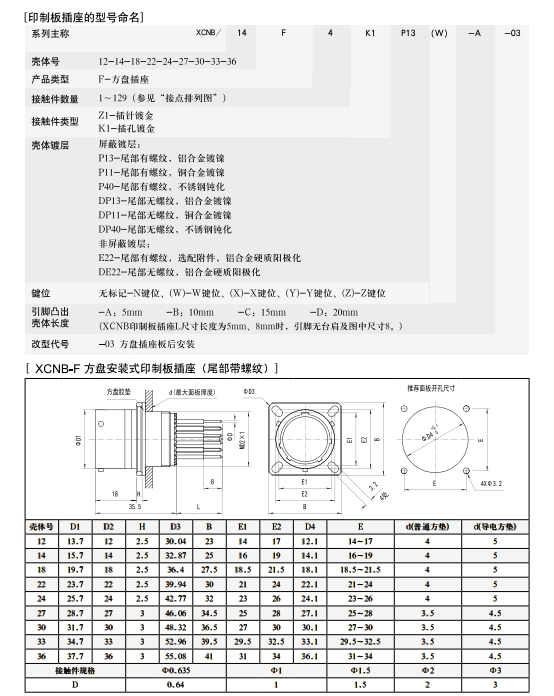

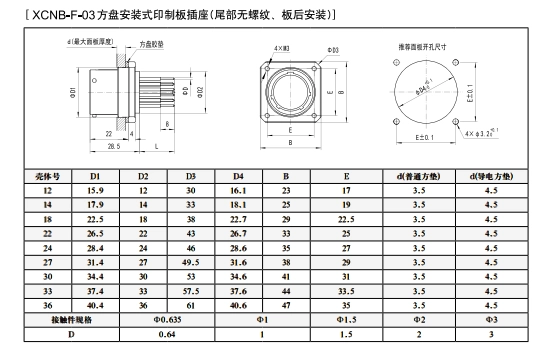

1.印制板插座引脚凸出壳体端面长度为5mm或10rm时，引脚无台肩及图中尺寸”8” 2.印制板插座在不使用时请勿拆封包装，以免碰弯引脚导致插座无法装入印制板: 3.印制板安装时不应紧贴壳体端面，以免发生电路与壳体导通现象: 4.装针与装孔产品对应的印制板开孔尺寸不同，用户需根据所订产品是装针还是装孔产品来确定印制板的开孔及点位排列:5.如面板内外有防水要求，请确保面板的表面租糙度及平面度，并在方盘安装插座安装完毕后单独对螺钉处进行防水处理或将四处安装孔开成螺纹盲孔。
