产品概述

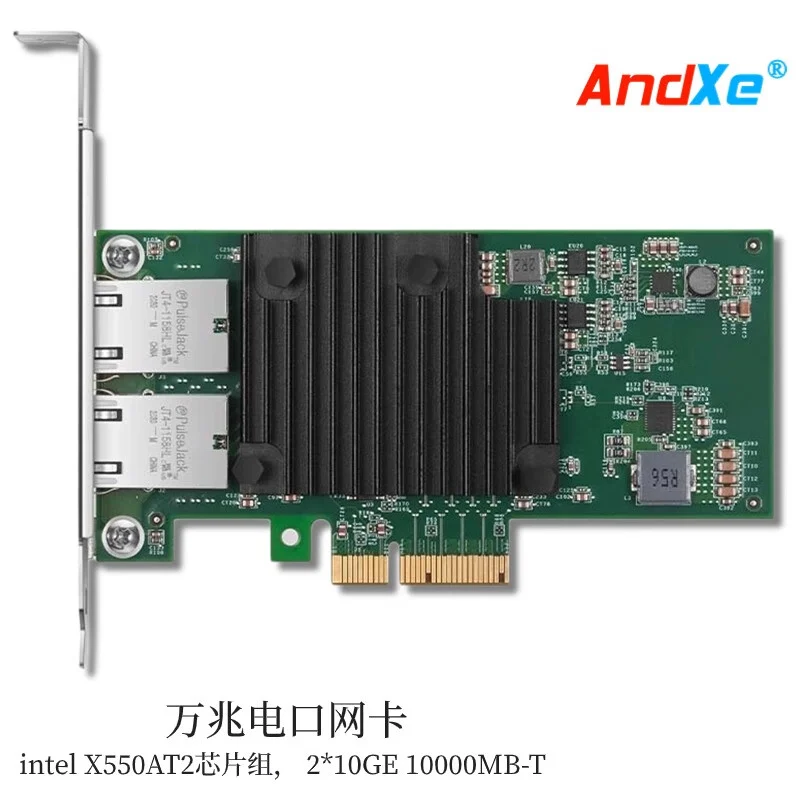

AX-X550AT2-T2 是一款 IntelX550 芯片的服务器专用万兆网卡，它具有2个100M/1G/10G自适应的 RJ45 接口，可支持 200M/2G/20Gbps 的传输带宽，同时支持 PCI-EX4 标准插槽，保证了网卡高效、稳定的工作。另外网卡还支持VLAN、QOS 策略、流量控制等功能适合中大型局域网的应用。
产品特性
·数据中心具有低成本，低功耗，10GbE性能;
·集成了 MAC 和 PHY 的双端口 10GBASE-T控制器;
·带 RJ45 连接器的标准 CAT 6a 电缆;
·支持 NBASE-T*技术(基于 CAT5e的2.5 和5.0 GbE)1;
·与现有 1000BASE-T 网络的向后兼容性简化了过渡到 10 GbE;
·PCl Express(PCle)v3.0，最高速度为 8.0 GT/S;
·统一网络在一个低成本的 CNA 中提供 LAN，iSCSl和 FCOE;
·与现有 1000BASE-T 网络的向后兼容性简化了过渡到 10 GbE;
·灵活的 1/0 虚拟化，可实现端口分区和服务质量(QoS)最多64个虚拟端口;
规格参数
产品名称:万兆电口网卡
产品型号:AX-X550AT2-T2
处理器芯片:英特尔X550万兆以太网控制器
总线类型:PCI Express X4，兼容X8和X16的 PCI-E插槽
端口类型:2个 RJ-45 接口
挡板高度:全高和半高配置
系统接口类型:PCle v3.0(8.0 GT/s)
以太网储存:11.2W(2x10Gb/s 有源)
功耗:铜缆
电源供电:PCle 供电
传输速率:100M/1G/10G
保修期限:质保三年，终身维修
技术参数
网络标准:IEEE802.3
ISCSl加速:支持
Q0S 策略:支持
FCOE 卸载:支持
RSS/TX 队列:支持
PXE 支持:是
Interrupt levels: INTA, MSI, MSI-X
工作温度:0°Cto 55 °℃ (32°F to 131°F)
存储温度:-40“Cto 70“C(-40 °Fto 158°F)
存储湿度:35°C90%非冷凝相对湿度
LED 指示灯:绿色灯闪烁(Act灯)表示有数据通过
安装连接
为保证以太网适配器能够正确安装请您按照以下步骤进行
1.关闭计算机
2.断开电源电缆
3.卸下主机盖并找到闲置的 PCI-E(X8、X16)总线扩展槽
4.通过卸下螺丝钉或松开拉杆拔出插槽盖板(如果有)
5.抓住以太网适配器的顶部边缘并将其牢固地插入卡槽
6.使用现有的螺钉或拉杆重新固定以太网适配器的固定支架
7.盖上主机盖，插上电缆并开启计算机
8.插上光模块以及光纤线
故障处理方法
1.光模块插入后 Link 指示灯不亮
★ 服务器是否开机?
★ 以太网适配器是否正确插入 PCI-E 总线扩展槽?
★仍无法正常使用时有可能是卡的金手指沾上了灰尘、汗渍等污物，使卡与主板插槽接触不良，使用橡皮清洁金手指一般就可以正常使用了;
★光模块是否正确插入，只有插入正确 Link 指示灯才会点亮;
★ 若还无法解决请联络售后服务部门进行处理;
2.光纤线连接后 ACT 指示灯不闪烁
★ 检査光纤线 TX、RX 接口是否连接正确?
★检查光模块是否匹配?
★ 检查光纤线与光模块是否匹配(多、单)?
★菥狳粄笑诓锤若ⓖ‖褚犧结膺还无龅朩釕孰解决请联络售后服务部门进行处理;
使用注意事项
★产品安装时注意防静电保护。
★ 禁止将本产品放入潮湿环境中，如:浴室等
★ 防止腐蚀物质侵害，如:盐酸、硫酸、烧碱、草酸等
★ 请勿私自改装、拆卸、维修。
★ 请勿高温烘烤，设备的外壳和电子元件可能会损坏。
★请勿将本产品暴晒，设备的外壳和电子元件可能会损坏。
★ 防止冲击，外部冲击可能会损坏产品。
★ 工作温度:-40°℃- 70°℃;工作湿度:35℃℃90%非冷凝相对湿度。
