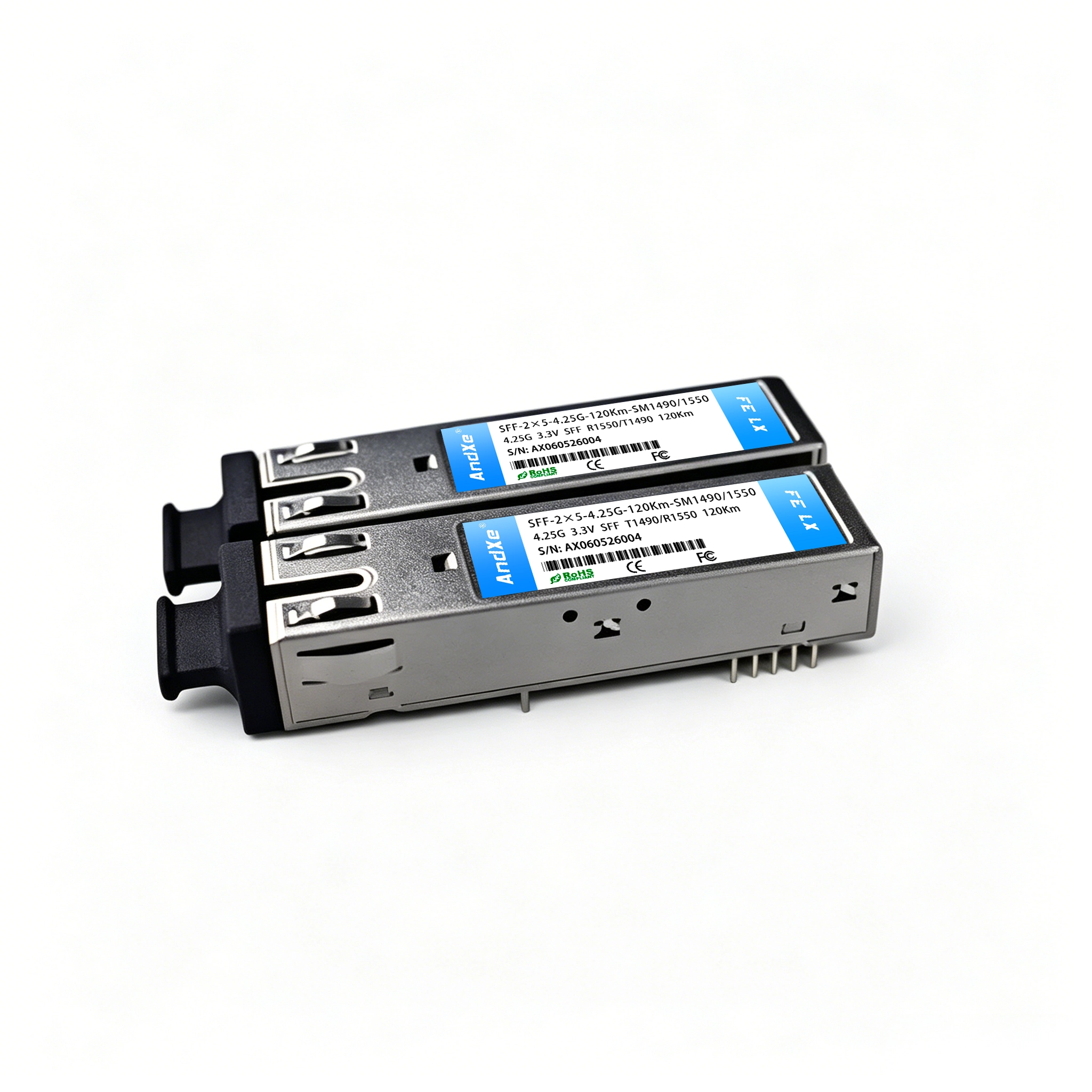

2×5 SFF 4.25G SFF-2×5-BIDI-1490/1550-4.25G-120KM 收发模块

产品描述
LC、SC或尾纤型光接口可选
4.25Gbps,FE,GE,FDDI,ATM,SONET/OC-24,SDH/STM-16…
+3.3V供电
差分信号接口电平：CML
标准 SFF 2×5管脚封装
传输距离：120km
工作温度，提供商业级和工业级可选
可以接受订制各种规格 SFF 2×5光模块
LOS电平：LVTTL

应用
SONET/SDH设备互连
千兆以太网4.25Gb/s链路

我们的优势
技术过硬，经验丰富
自主研发 匠心智造，可定制化需求
进口芯片 优质方案，性能稳定
全面兼容 资深人才解决技术问题
DDM数字诊断 实时监测模块状态
专项测试 实测各项性能合格达标

极限条件

参数	符号	最小值	最大值	单位	备注
储存温度	Ts	-40	85	℃	–
工作电压	Vcc	-0.5	4.0	V	–
焊接温度	–	–	260	℃	焊接时间不超过10秒
输入电压	Vin	GND	Vcc	V	–

推荐条件

参数	符号	最小值	典型值	最大值	单位
工作电压	Vcc	3.1	3.3	3.5	V
工作温度	商业级	0	–	70	℃
	工业级	-40	–	85	℃
工作速率	–	–	1250	–	Mbps
工作电流	Icc	–	–	300	mA

发射参数 (3.1V < Vcc < 3.5V)

参数	符号	最小值	典型值	最大值	单位
光学参数
发射光功率	Po(1310TX/1550RX)	-8	–	-3	dBm
	Po(1550TX/1310RX)	-8	–	-3
中心波长	λC(1310TX/1550RX)	1270	1310	1350	nm
	λC(1550TX/1310RX)	1510	1550	1590
输出谱宽	Δλ(1310FP)	–	–	2.5	nm(RMS)
	Δλ(1550DFB)	–	–	1	nm(-20dB Width)
消光比	ER	9	–	–	dB
电学参数
差分输入电压	Vdiff_in	200	–	1000	mV
发射使能输入电压	Disable	2	–	VCC	V
	Enable	0	–	0.8	V

接收参数 (3.1V < Vcc < 3.5V)

参数	符号	最小值	典型值	最大值	单位	备注
光学参数
灵敏度	Sen	–	–	-23	dBm	1
饱和	PMAX	-3	–	–	dBm
（恢复）Signal Detect — Asserted	Pa	–	–	-24	dBm
（关断）Signal Detect — Deasserted	Pd	-40	–	–	dBm
（滞回）Signal Detect — Hysteresis	Phys	1	–	4	dB
中心波长	λ(1310TX/1550RX)	1500	1550	1600	nm

产品尺寸
