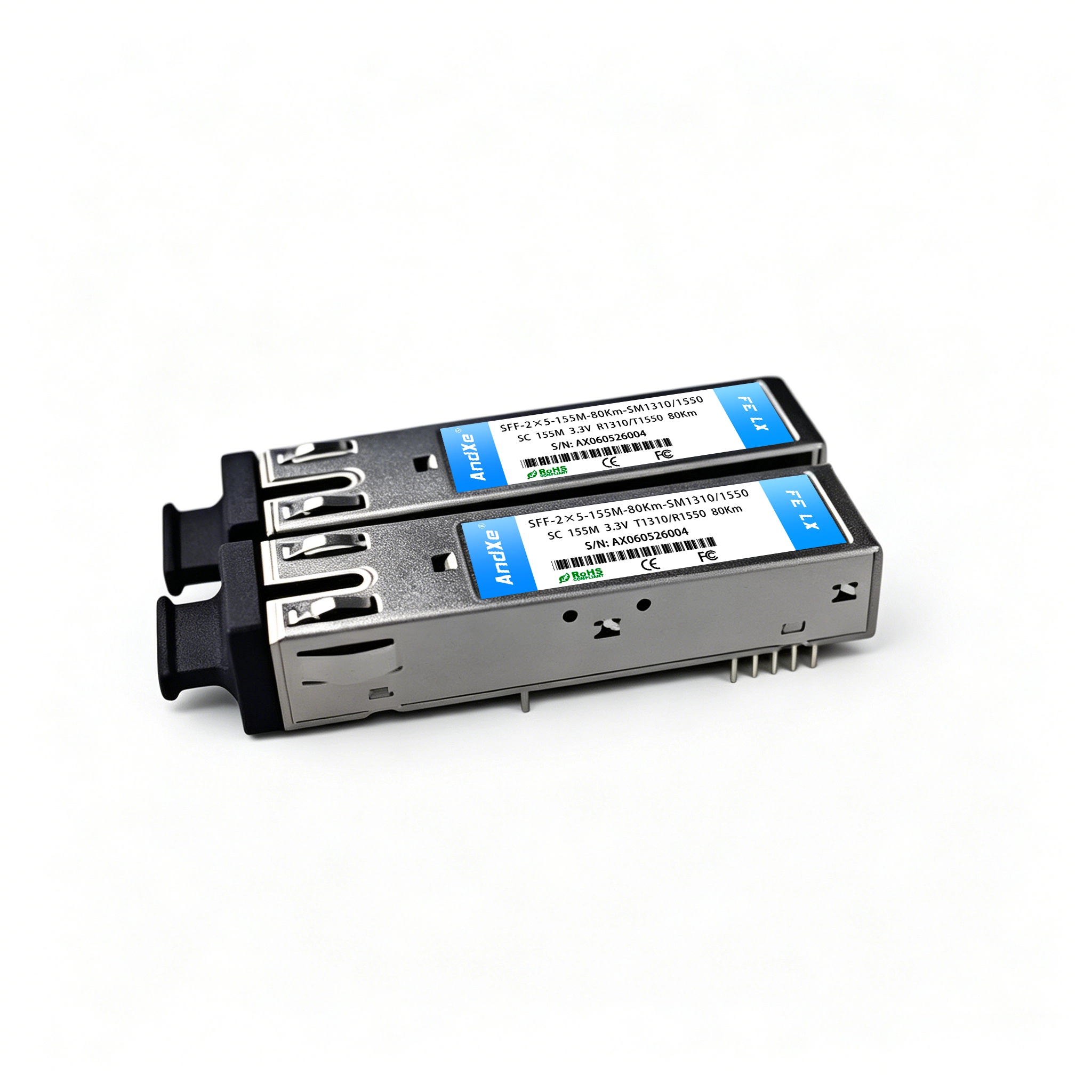

2×5 SFF 155Mbps SFF 2×5-BIDI-T1310/R1550-155M-80KM 收发模块

产品描述
纯国产零部件
● 传输距离可达80km
● 单电源供电（3.3V）
● 2×5 SFF封装 SC 接口
● 差分CML信号输入与输出
● SD输出为LVTTL信号
● 工作温度： -40 ℃to 85℃
● 符合国际安全标准IEC-60825（Class 1 Laser ）

应用
ATM 155Mbps
SONET/SDH
100Mbps以太网设备
其他光学链路

我们的优势
技术过硬，经验丰富
自主研发 匠心智造，可定制化需求
进口芯片 优质方案，性能稳定
全面兼容 资深人才解决技术问题
DDM数字诊断 实时监测模块状态
专项测试 实测各项性能合格达标

极限条件

参数	符号	最小值	最大值	单位	备注
储存温度	Ts	-40	85	℃	–
工作电压	Vcc	-0.5	4.0	V	–
焊接温度	–	–	260	℃	焊接时间不超过10秒
输入电压	Vin	GND	Vcc	V	–

推荐条件

参数	符号	最小值	典型值	最大值	单位
工作电压	Vcc	3.1	3.3	3.5	V
工作温度	工业级	-40	–	85	℃
工作速率	–	–	155	–	Mbps
工作电流	Icc	–	–	300

发射参数 ( 3.1V < Vcc < 3.5V)

参数	符号	最小值	典型值	最大值	单位
光学参数
光功率	Po(1310TX/1550RX)	-8	–	0	dBm
	Po(1550TX/1310RX)	-8	–	0
波长	λC(1310TX/1550RX)	1270	1310	1350	nm
	λC(1550TX/1310RX)	1510	1550	1590
输出谱宽	Δλ	–	–	4	nm(RMS)
消光比	ER	10	–	1	dB
电学参数
差分输入电压	Vdiff_in	200	–	1000	mV
发射使能输入电压	Disable	2	–	VCC	V
	Enable	0	–	0.8	V

接收参数

参数	符号	最小值	典型值	最大值	单位	备注
光学参数
灵敏度	Sen	–	–	-34	dBm	1
饱和	PMAX	-3	–	–	dBm
（恢复）Signal Detect — Asserted	Pa	–	–	-35	dBm
（关断）Signal Detect — Deasserted	Pd	-50	–	–	dBm
（滞回）Signal Detect — Hysteresis	Phys	1	–	4	dB
中心波长	λ(1310TX/1550RX)	1500	1550	1600	nm
	λ(1550TX/1310RX)	1260	1310	1360
电学参数
差分输出电压	Vdiff_out	300	–	800	mV
接收SD指示电压	Normal	2.0	–	Vcc	V
	LOS	0	–	0.8	V

备注：1.测试值为平均光功率；BER < 10-12, PRBS 231 -1；

引脚定义

序号	名称	输入/输出类型	描述
1	RX_VEE	输入	接收地
2	RX_VCC	输入	+3.3V 接收电源
3	SD	输出	接收指示，高电平代表接收到信号，低电平代表未接收到信号， 信号电平为 LVTTL ，模块已内置上拉电阻。
4	RD-	输出	接收反向输出端，交流耦合,CML 电平输出
5	RD+	输出	接收正向输出端，交流耦合,CML 电平输出
6	TX_VCC	输入	+3.3V 发射电源
7	TX_VEE	输入	发射地
8	Tx_Dis	输入	发射使能，模块已内置上拉电阻，信号电平为LVTTL,其状态为： 低：发射打开高：发射关闭
9	TD+	输入	发射正向输入端，交流耦合,CML 电平输入
10	TD-	输入	发射反向输入端，交流耦合,CML 电平输入

产品尺寸

订购须知

产品型号	接口	速率 (Mb/s)	距离 (Km)	波长 (nm)	发射功率 (dBm)	接收灵敏度(dBm)	工作温度(℃)
SFF-2×5-155M-80Km-SM1310/1550	SC	155	80	TX1310FP/RX1550	-8 to 0	-34	-40~85
SFF-2×5-155M-80Km-SM1550/1310	SC	155	80	TX1550DFB/RX1310	-8 to 0	-34	-40~85
