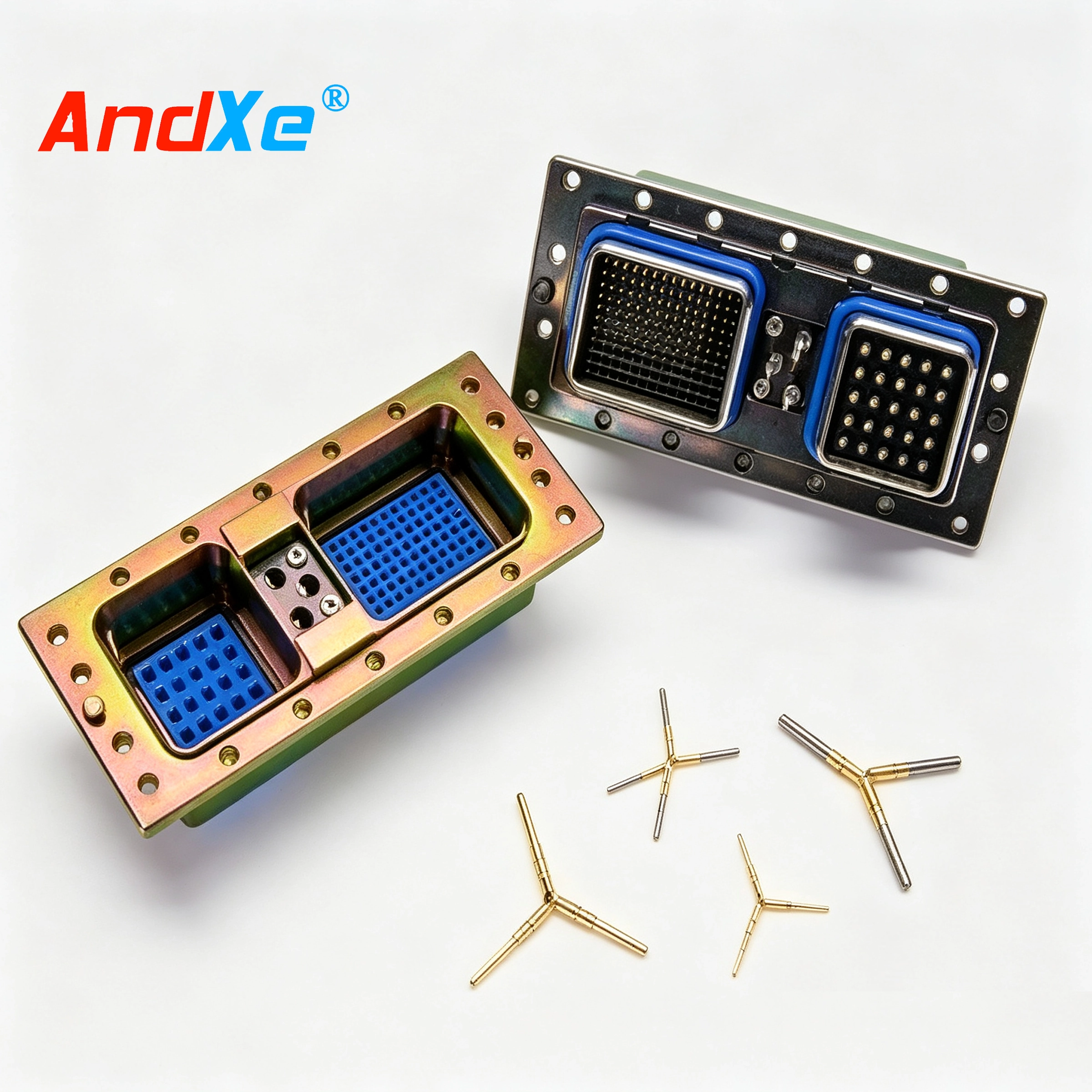

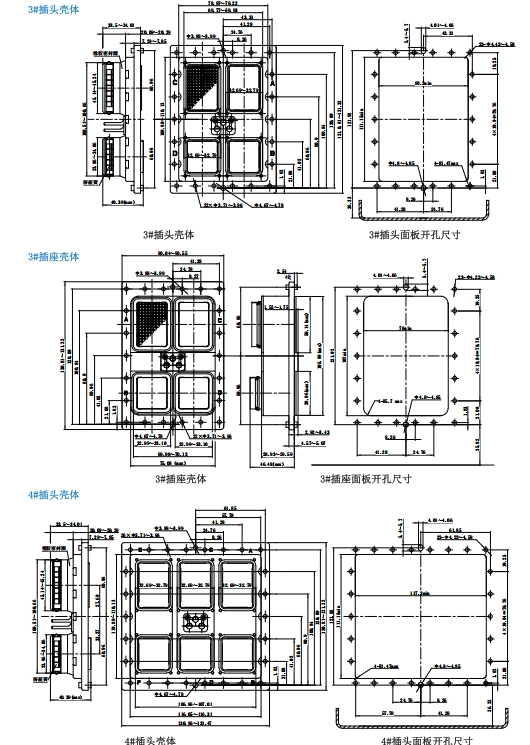

S7系列连接器

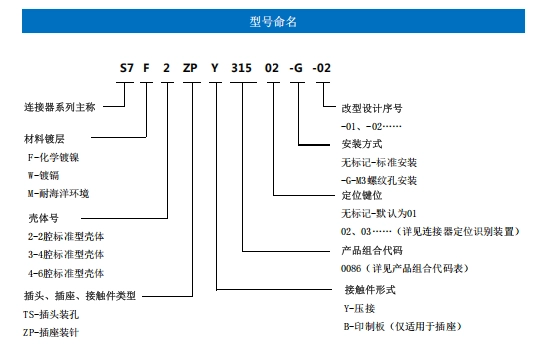

型号标记示例

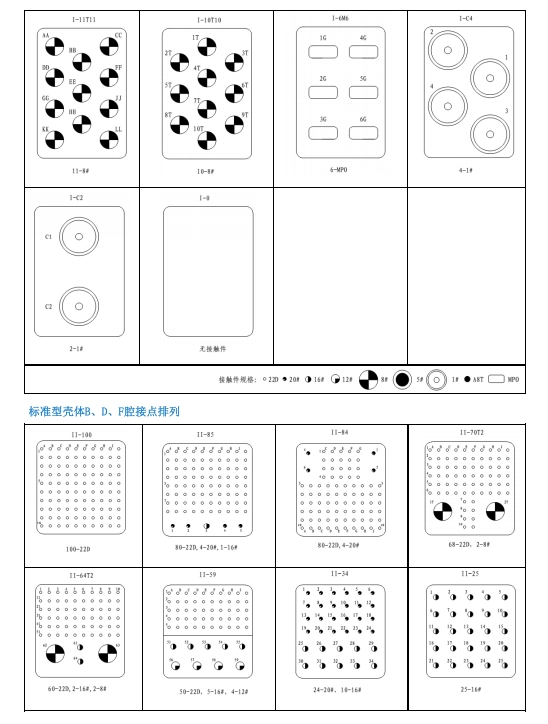

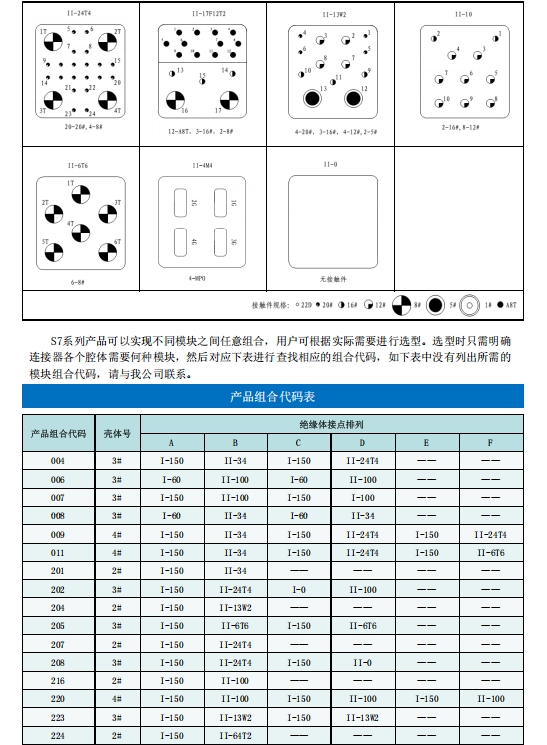

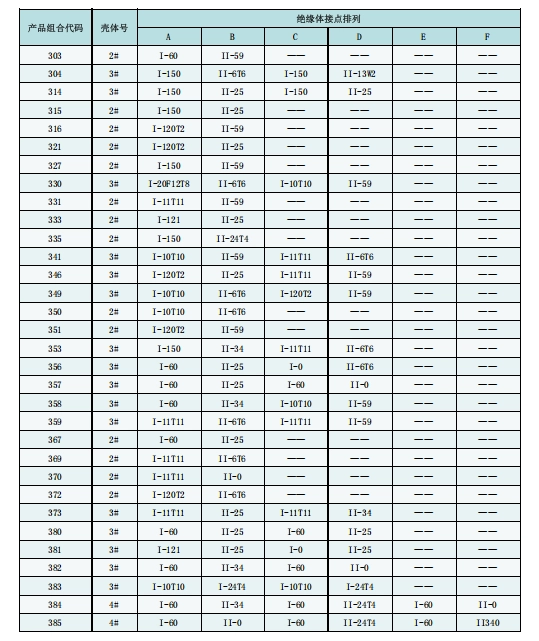

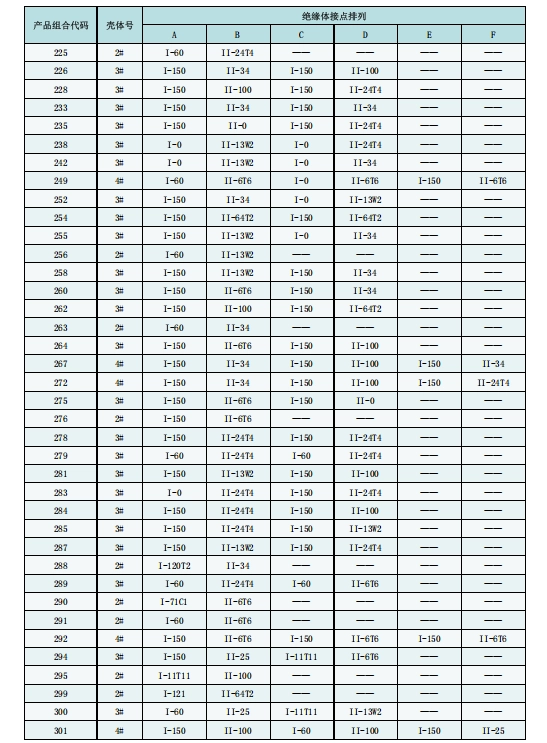

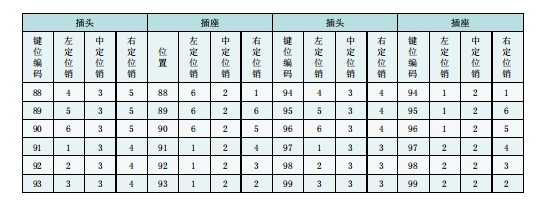

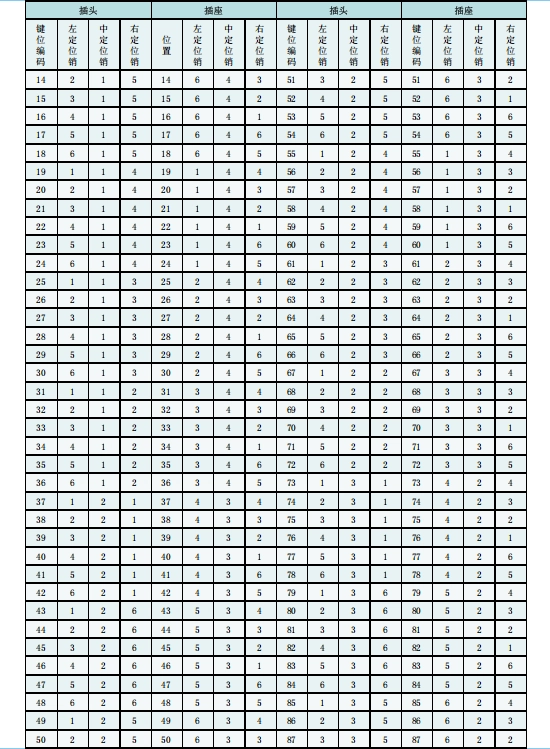

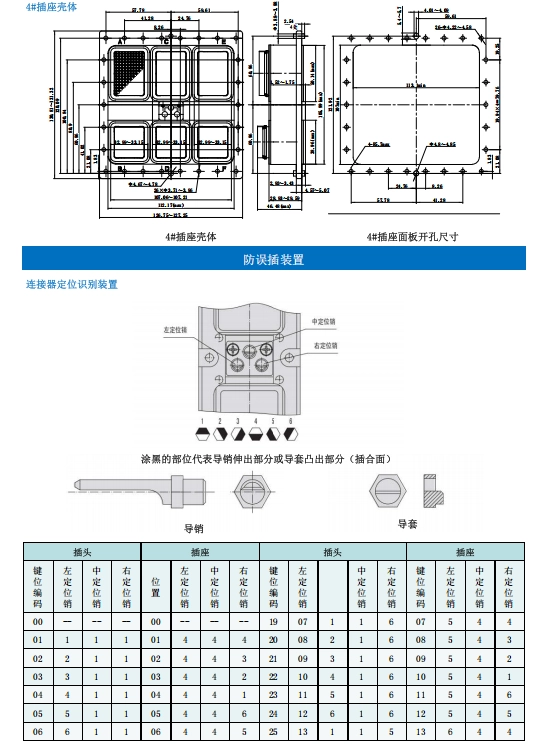

1. S7M2TSY315:S7-2系列插头，产品组合代码为315,镀层为耐海洋环境镀层，插头装孔，端接方式为压接， 定位键位为默认01键位，安装方式为标准安装。
2. 注意事项
3. 连接器插头22D接触件装针，其它接触件装孔；插座22D接触件装孔，其它接触件装针。连接器在型号 命名时不考虑22D接触件类型，以其它规格接触件为准。

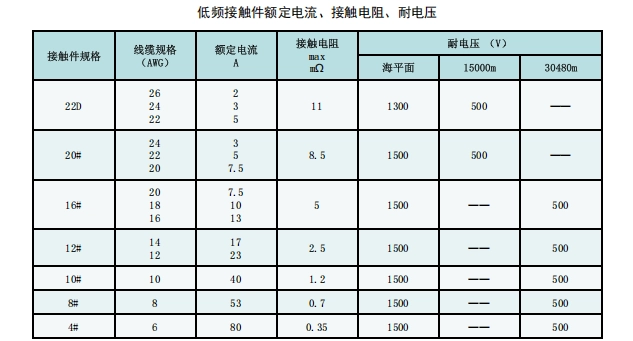

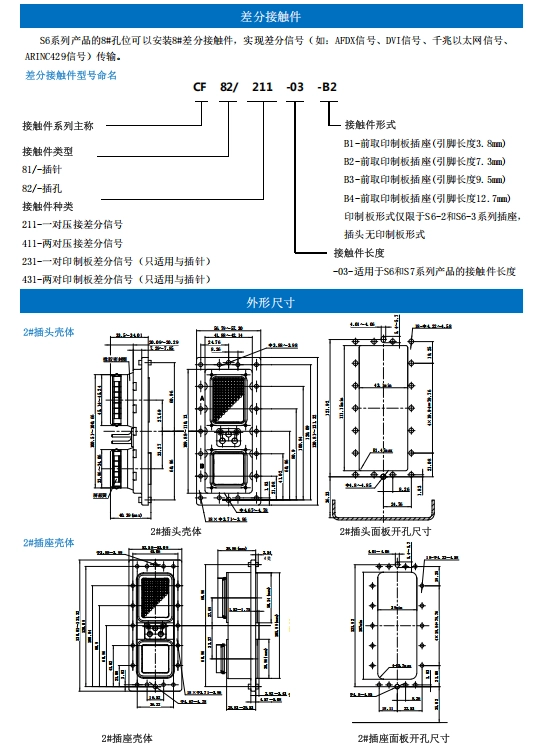

4. 连接器成品仅提供22D、20#、16#、12#等常规接触件，适配的高频、同轴、差分、光纤等特殊接触件需 单独订货。

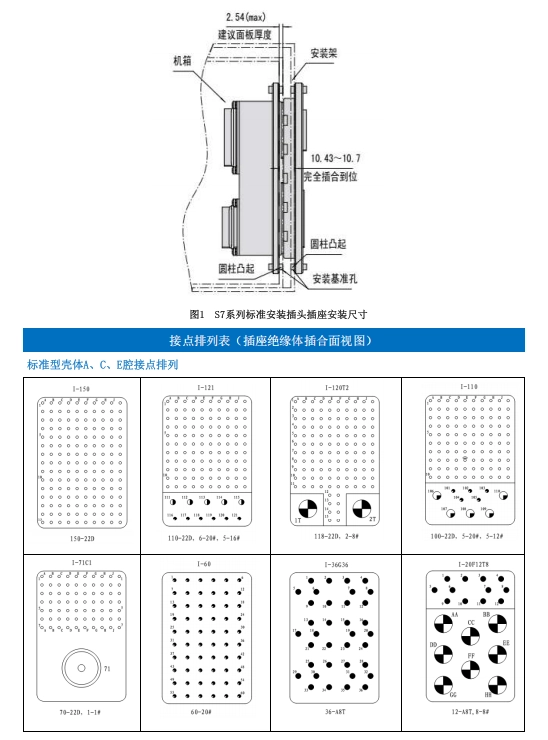

5. 该系列连接器插头、插座间无锁紧机构，通过其配套设备的锁紧机构实现连接器锁紧。插头和插座的 安装方式和插合到位尺寸见图1。
6. S7系列金属框架连接器通过螺钉安装到面板上，插座推荐的安装方式是板后安装，即从机箱内部安装。 插头推荐的安装方式为板后安装。(注意：插头和插座安装面均以插头和插座方盘壳体上的圆柱凸起而非安 装孔为定位基准，具体见图1 。这样可保证产品设计基准、零件加工基准、连接器安装基准以及机箱和安装 架理论对插基准保持一致，保证连接器顺利插合。)如果个别用户选用横向安装方式，注意需保证在竖直方 向上，插头应位于插座上方至少0.5mm。因为机箱和安装架底面实际插合过程中会有间隙，不可能全贴合。
7. 如果个别用户选用横向安装方式，注意需保证在竖直方向上，插头应位于插座上方至少0.5mm。因为机 箱和安装架底面实际插合过程中会有间隙，不可能全贴合。

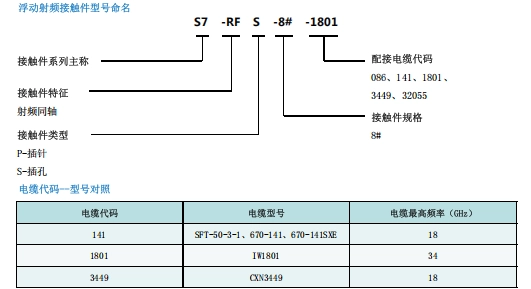

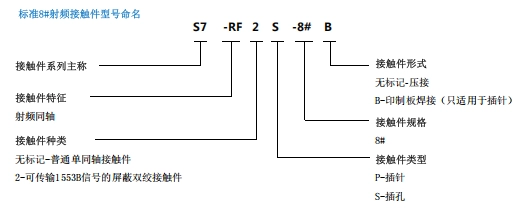

S7系列连接器主要应用于机箱和机柜上，由于机柜与安装架之间不可避免的存在较大的间隙，从而导致同 轴接触件的插针和插孔的基准面无法插合完全到位，并且在多个插孔插针插合时会出现每个插针、插孔的插 合面不完全一致的情况，因而导致射频信号传输通道出现阻抗的不连续性现象，将直接影响高频段的电压驻 波比和传输损耗增大，造成设备无法正常工作。为解决以上问题我公司设计了具有轴向浮动、径向定位和密 封的同轴接触件。

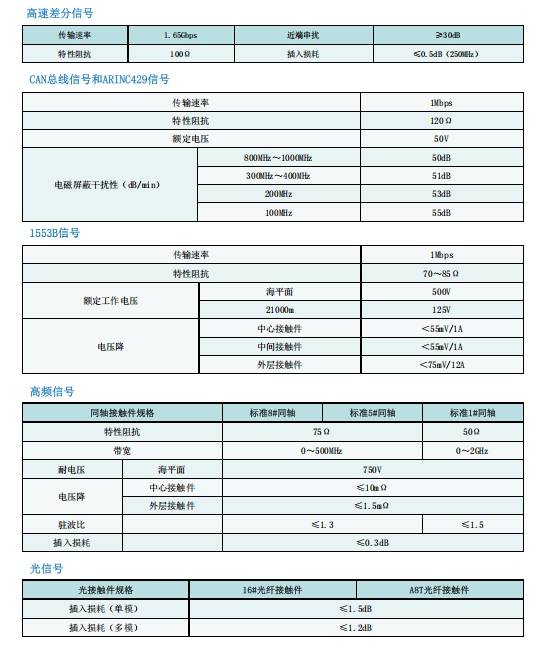

浮动同轴接触件除满足ARINC600和MIL-DTL-83527B矩形机柜连接器的环境指标外，还满足以下要求：
——阻抗：50Ω
——工作环境温度为-65℃～150℃
——最高工作频率18GHz
——插入损耗不大于0.3dB
——配接稳相低损耗同轴电缆
