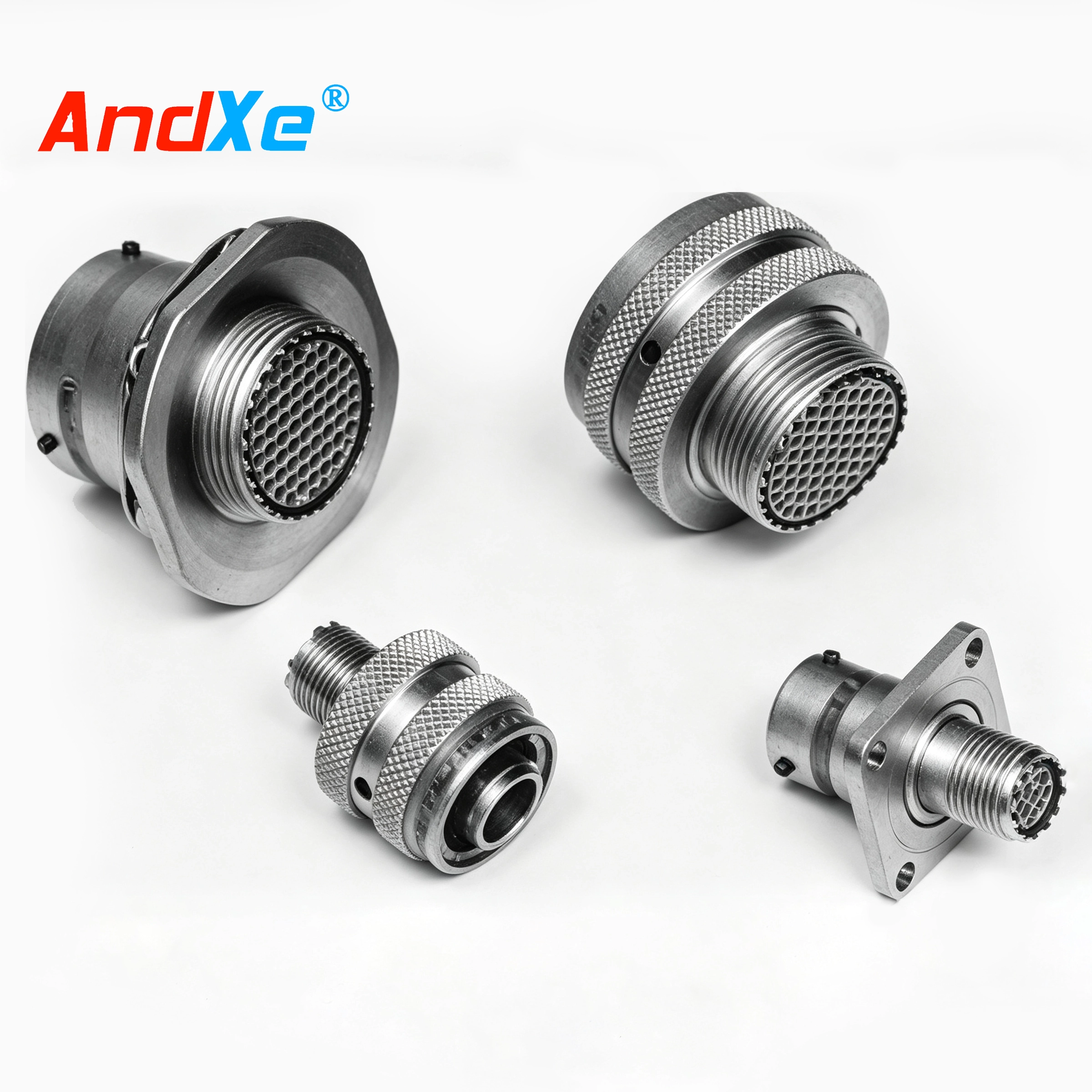

产品简介
● 符合GJB599B（MIL-DTL-38999M）I系列标准
● 卡口式快速连接，具有体积小、重量轻、接触偶密度高等优点

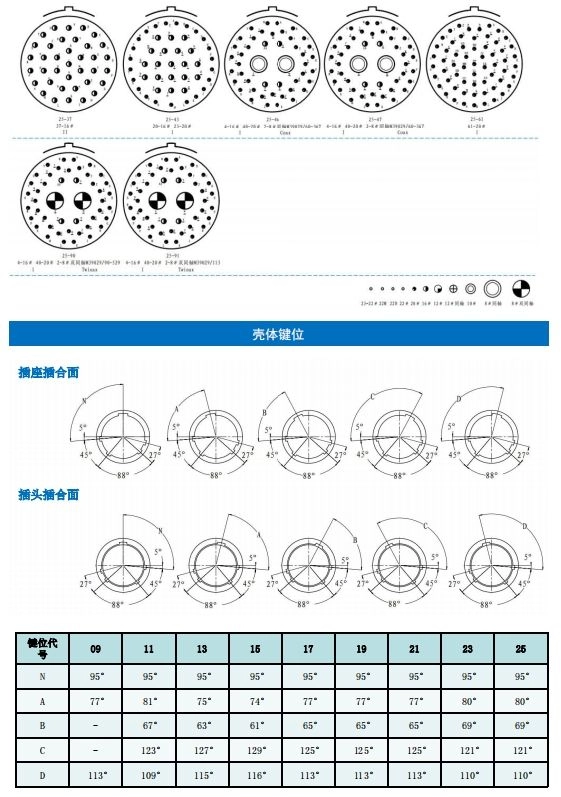

● 五键圆周识别定位，可实现盲插和防错插
● 外壳体可选用不同材料及镀层以适应不同环境要求

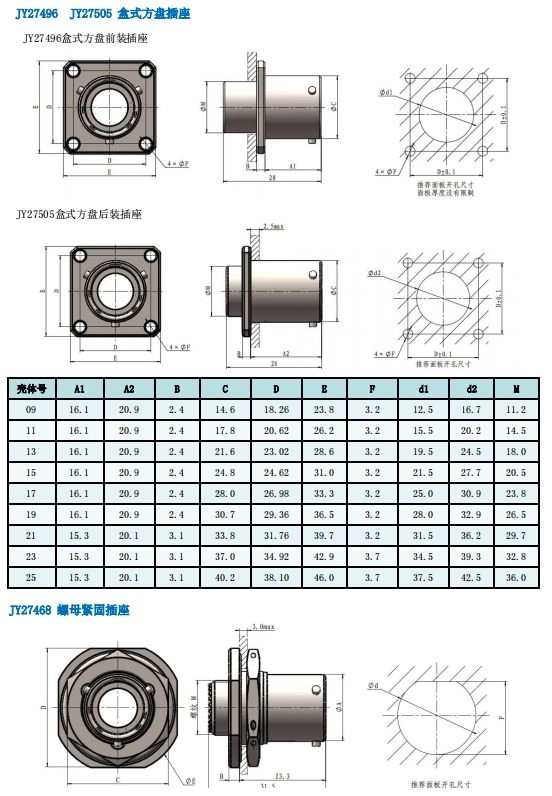

● 插座有盒式、墙式、前装、后装及螺母紧固式安装等多种形式
● 接触件压接可取卸，防斜插设计
产品简介

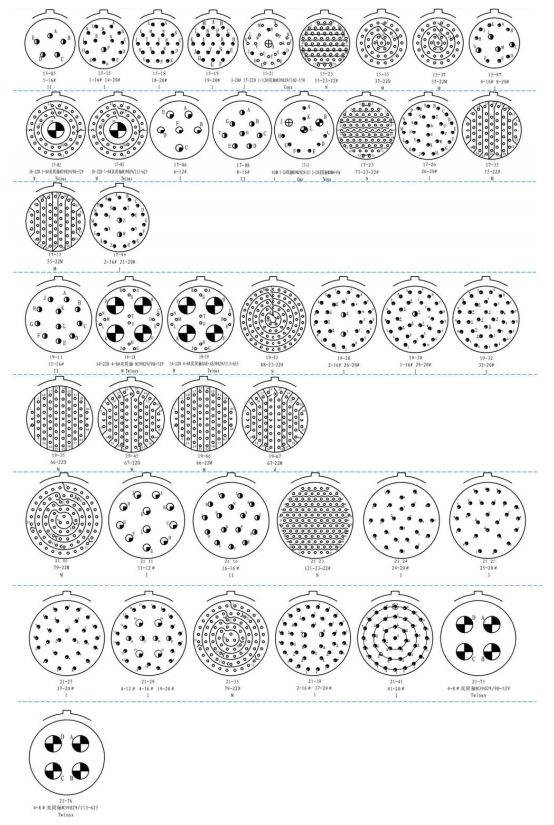

● 9种壳体号，多种孔位接点排列方式
● 具有抗高强度振动特性
● 具有电磁屏蔽功能
主要技术指标
机械性能
● 机械寿命
500次循环插拔
● 冲击
3ms半正弦波 加速度峰值300g
● 振动
正弦振动 频率10～2000Hz 加速度294m/s²
随机振动 频率100 ～1000Hz 功率谱密度1g²/Hz
环境性能
● 温度范围
B类 -65℃ ～+175℃
E、F类 -65℃ ～+200℃
● 盐雾：按GJB1217方法1001进行试验
B类 500h E类 1000h F类 48h
电气性能
● 耐电压：V
| 工作等级 | M | M | I | Ⅱ |
| 海平面 | 1300 | 1000 | 1800 | 2300 |
| 21000m | 800 | 600 | 1000 | 000 |
● 绝缘电阻：
正常条件≥5000MΩ
潮湿条件≥100MΩ

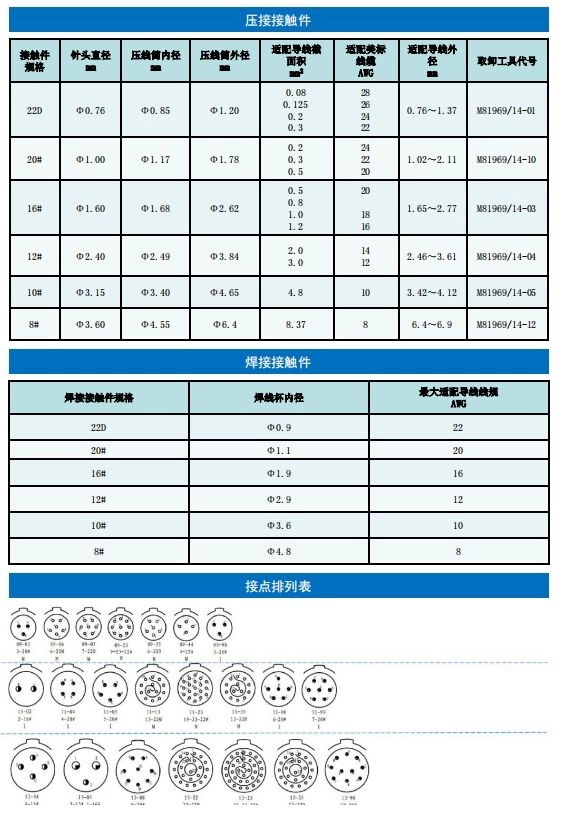

● 接触件接触电阻及额定电流：
● 电磁干扰屏蔽：
100MHz～1GHz时，最小衰减为85dB
1GHz ～ 10GHz时，最小衰减为50dB
● 外壳间电连续性
B类≤2.5mΩ E类≤50mΩ F类≤1.0mΩ
其它性能
● 相对湿度：40℃时达98%
● 工作高度：≤30480m
● 具有良好的防潮湿、防盐雾、防霉菌、防砂尘等性能

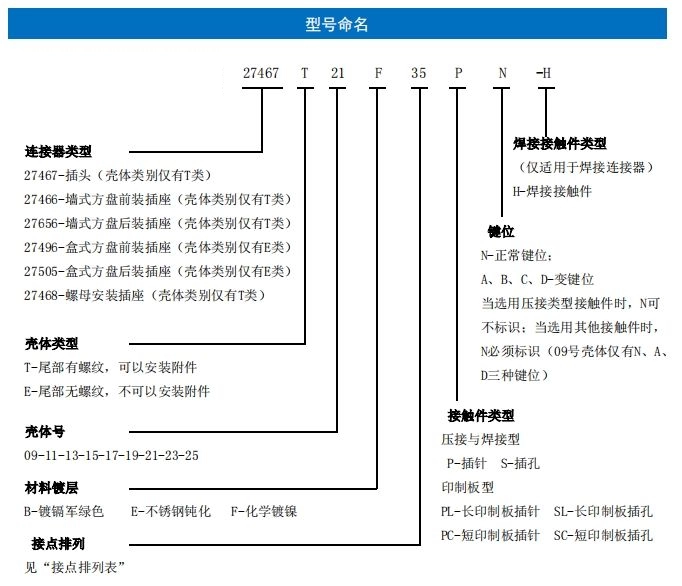

型号标记示例
JY27467T21F35PN-H:JY系列插头，壳体尾部带螺纹，可以安装附件，21号壳体，壳体镀层为铝合金化学镀镍，35号接点，接触件为插针，N键位，端接方式为焊接。
焊接接触件仅适用于焊接连接器。
