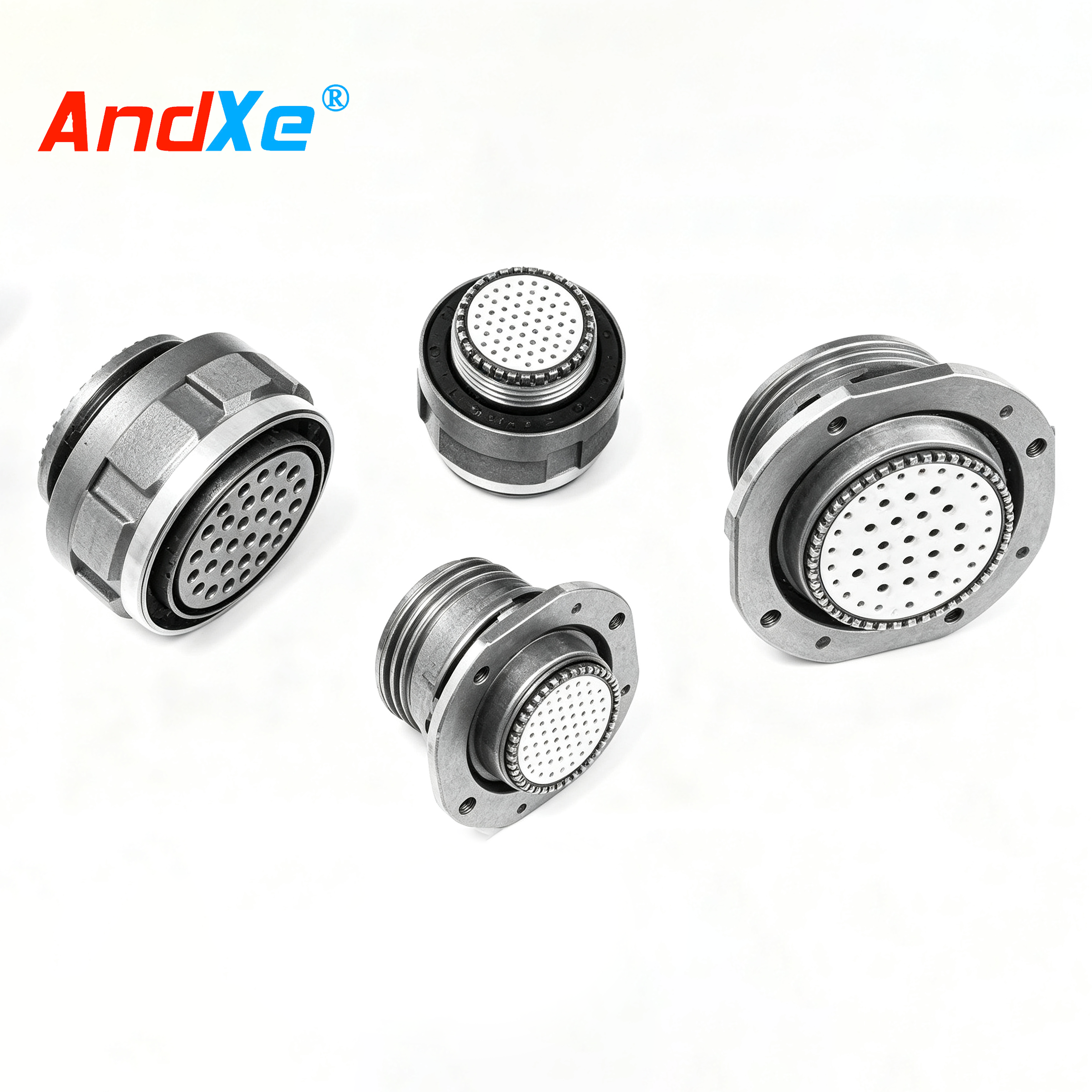

GJB599Ⅲ 电连接器

产品简介
● 符合GJB599A (MIL-DTL-38999K)Ⅲ系列
● 三头螺纹快速连接，并带防松脱机构
● 体积最小，重量最轻，壳体最短
● 具有电磁屏蔽功能
● 接触件压接可取卸，防斜插设计
● 具有防火壳体、复合材料壳体、铝合金壳体和多种镀层
● 具有高温下的高强度振动特性，能适合在恶劣的风砂和潮湿的场合下使用

应用领域
● 产品用于较强振动、风砂和潮湿等复杂环境。

主要技术指标
机械性能
● 机械寿命
500次循环插拔
● 冲击
3ms半正弦波加速度峰值300g
● 振动
正弦振动频率10～2000Hz 加速度294m/s²
随机振动频率100 ～1000Hz 功率谱密度1g²/Hz
环境性能
● 温度范围
B类 -65℃ ～+175℃
E、F类 -65℃ ～+200℃
● 盐雾：按GJB1217方法1001进行试验
B类 500h E类 1000h F类 48h
电气性能
● 耐电压：V

工作等级	M	M	I	Ⅱ
海平面	1300	1000	1800	2300
21000m	800	600	1000	1000

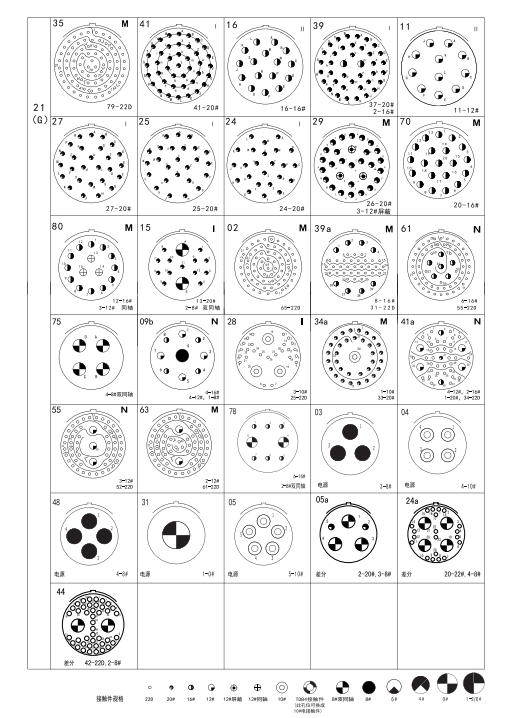

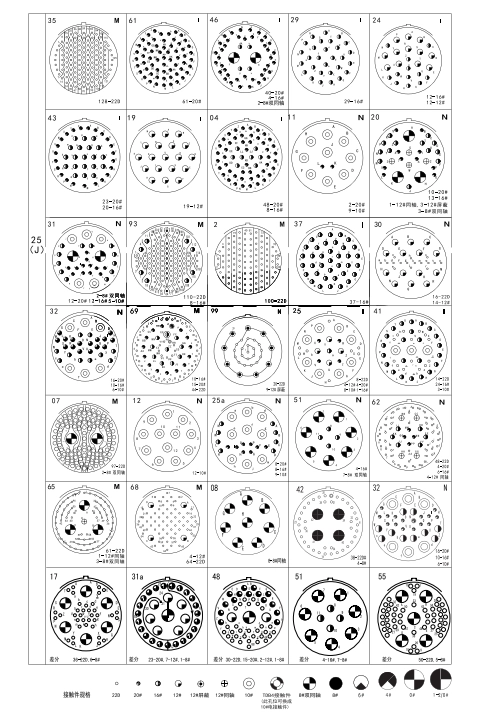

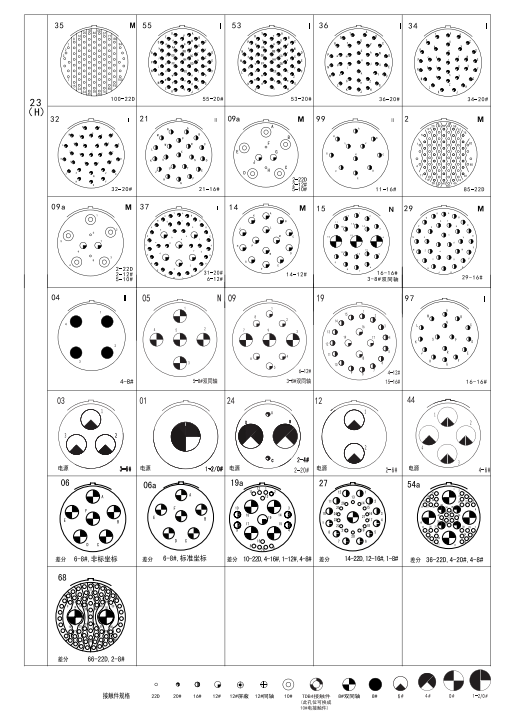

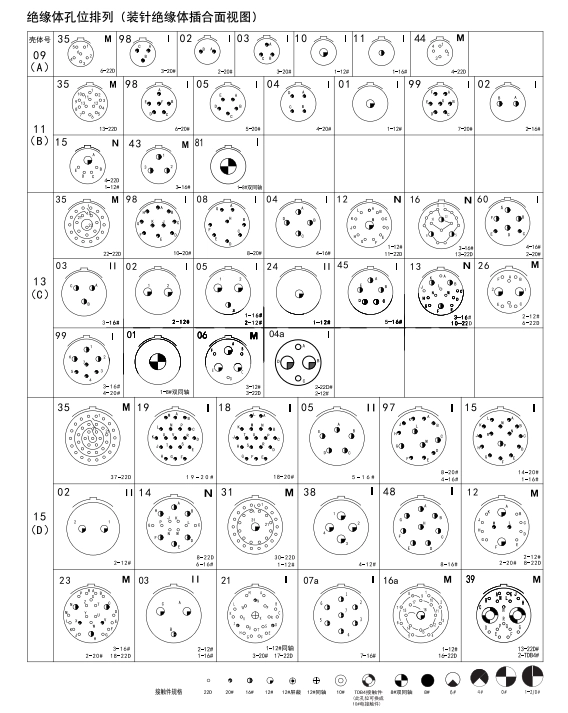

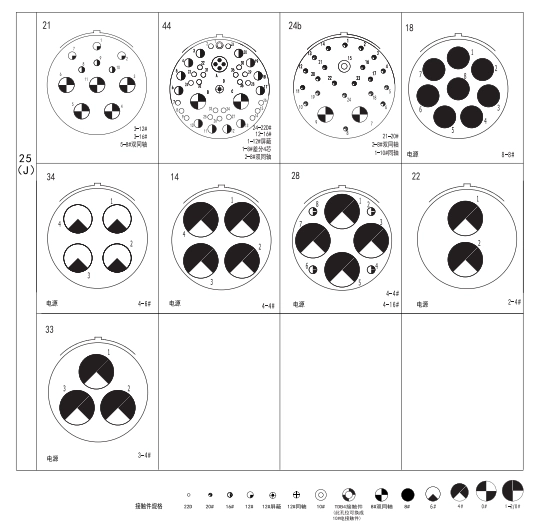

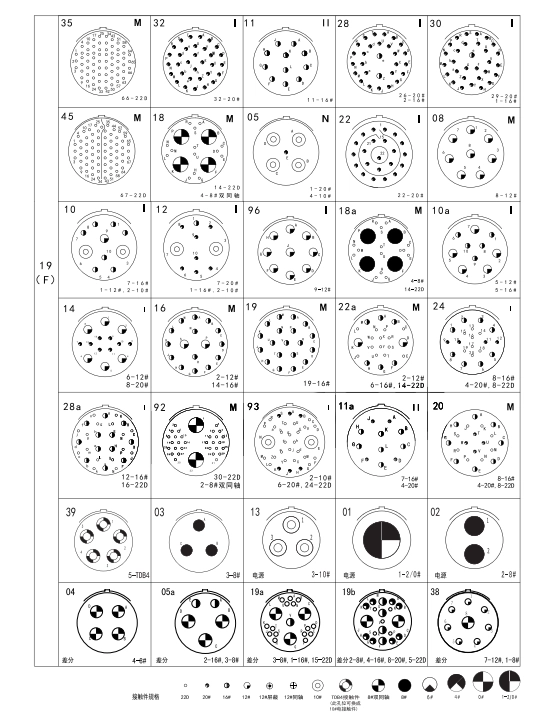

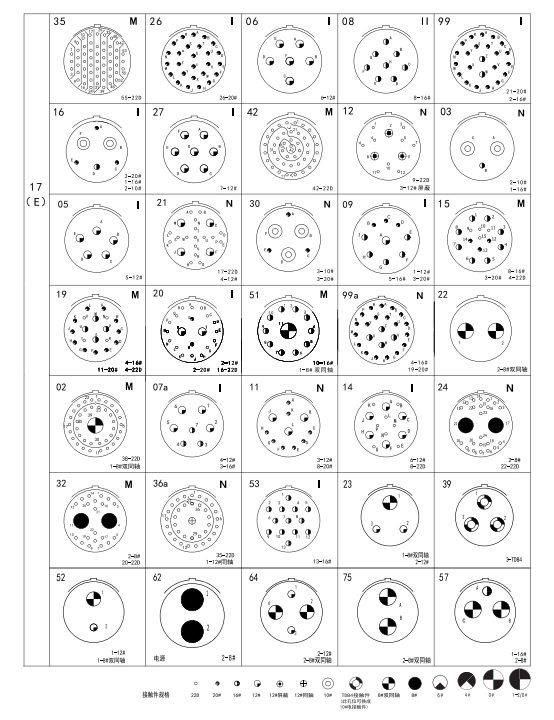

注:不同的接点排列有不同的工作等级，详见接点排列。一绝缘电阻:
正常条件≥5000M2一外壳间电连续性:
潮湿条件≥100MO
E类≤5mO
B类≤2.5m0 F类≤1.0m0
● 接触件接触电阻及额定电流：

● 电磁干扰屏蔽：
100MHz～1GHz时，最小衰减为85dB
1GHz ～ 10GHz时，最小衰减为50dB
● 外壳间电连续性
B类≤2.5mΩ E类≤50mΩ F类≤1.0mΩ
其它性能
● 相对湿度：40℃时达98%
● 工作高度：≤30480m
● 具有良好的防潮湿、防盐雾、防霉菌、防砂尘等性能
